Revit技巧 | Revit2019如何创建斜表面?Revit2019关于斜表面说明

发布于:2024-10-12 02:30:01

BIM中文网

更多

Revit2019若要创建斜表面,请绘制坡度箭头或编辑表面边界线的属性。

在平面视图或三维视图中编辑图元的边界。 然后使用下列方法之一:

  • 坡度箭头:在图元上绘制一个坡度箭头。 使用坡度箭头属性来进一步定义坡度。

  • 边界线属性:通过修改表面边界线的属性来定义其坡度。

坡度属性的测量方法

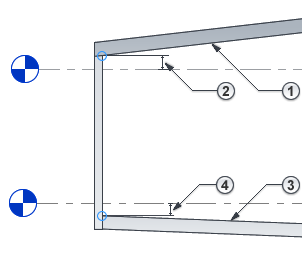

Revit2019与坡度相关的属性相对于图元的底面或顶面进行测量,具体取决于图元类型:

  • 对于屋顶、天花板和檐底板,与坡度相关的属性相对于底面进行测量。例如,“相对标高”是指标高与屋顶底面之间的距离。

  • 对于建筑地坪、楼板和结构楼板,与坡度相关的属性相对于顶面进行测量。例如,“相对标高”是指标高与楼板顶面之间的距离。

多个坡度建模

除屋顶外,图元都只能在一个方向上倾斜。 要创建有多个坡度的表面,应创建多个图元,每个图元有其自己的坡度。 然后将图元对齐并锁定在一起。

对于楼板、结构楼板和屋顶,也可以使用形状编辑工具将表面拆分为各自有不同坡度的子面域。 请参见关于编辑楼板和屋顶的形状。

样例

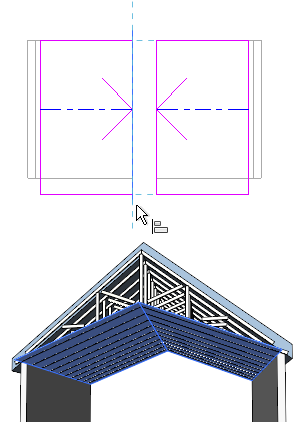

下图显示的教堂天花板包含两个表面,每个表面都有其各自的坡度。
