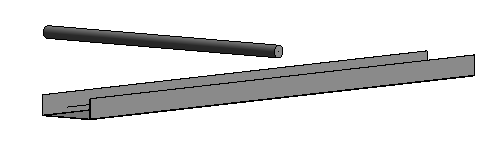

尽管线管与电缆桥架在Revit中属于不同类别的系统族，但是由于其都是作于导线的载体，电气设计师希望可以将线管与电缆桥架直接连接，或者将线管搁置于电缆桥架的上方，而不是直接连接到其表面。
绘制线管时，选择电缆桥架上的点作为起点或者终点，可以形成线管与电缆桥架之间的连接。也可以将线管的端点拖拽到电缆桥架上形成连接。并且，线管的中心与电缆桥架的顶面或者底面可以有6英寸，也就是152.4mm的高度差。

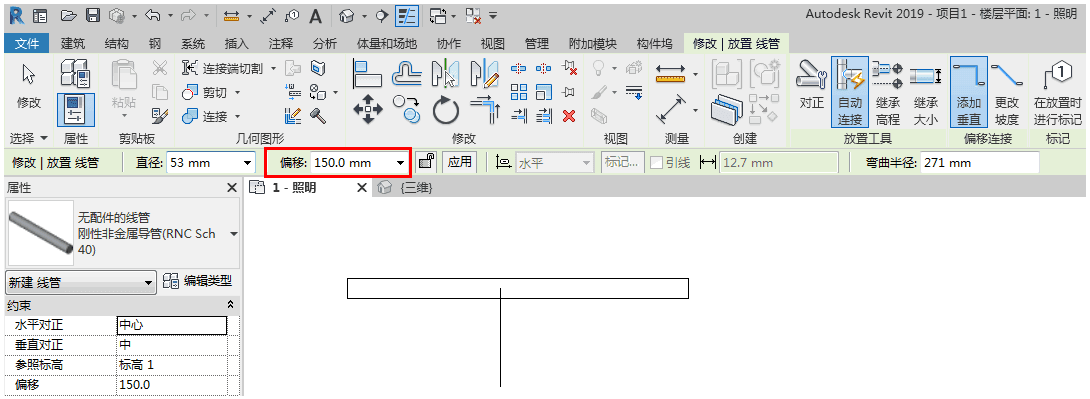

单击“系统”选项卡下方“电气”面板中的“线管”工具，将“偏移”值设置为高出桥架高程150mm的高度上，然后在绘图区域中将线管绘制出来，连接到目标桥架上。
![0(DH$WF~E}KLN29VK`~%8]C.png](http://www.tuituisoft.com/uploadfiles/ueditor/upload/image/20201009/1602207823357636.png "0(DH$WF~E}KLN29VK`~%8]C.png")

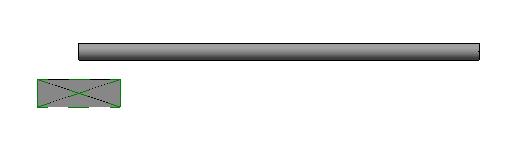

切换至立面图及三维视图进行查看，无论是绘制连接时存在的高度差，还是连接后调整标高造成的高度差，只要是在设计的范围内，线管与电缆桥架仍然会保持连接。
![3[0@(S@6}{E$XU]T7`RU4OH.png](http://www.tuituisoft.com/uploadfiles/ueditor/upload/image/20201009/1602207823301651.png "3[0@(S@6}{E$XU]T7`RU4OH.png")
