使用常用的绘制工具来绘制由钢筋系统填充的路径。
单击“结构”选项卡
“钢筋”面板
（路径）。注： 选中有效钢筋主体图元时，在其“上下文选项卡”中也可以找到该工具。

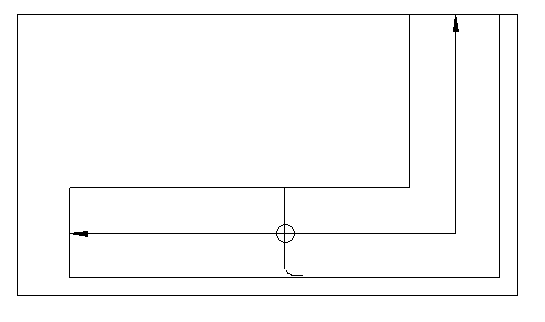

绘制混凝土主体上的钢筋路径，以确保不会形成闭合环。
按Esc键。

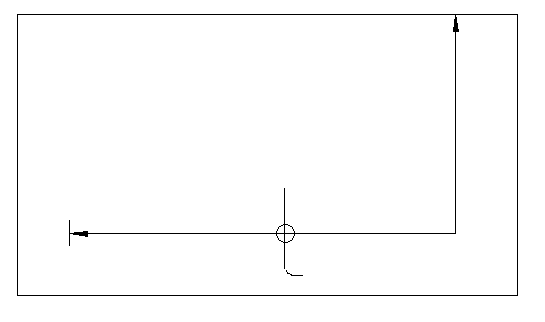

如有必要，请单击选项栏上的
，然后单击翻转控制
，以使钢筋延伸到路径的对侧。单击“修改 | 创建钢筋路径”选项卡
“模式”面板
（完成编辑模式）。
注： 默认情况下，路径钢筋的边界处于打开状态。 若要将其关闭，请单击“视图”选项卡
“图形”面板
（可见性图形），然后清除“结构路径钢筋”下的“边界可见性”参数。
Revit 将“路径钢筋”符号和“路径钢筋”标记放置在路径最长分段中心处的已完成草图上。
注： 当您放置路径钢筋时，钢筋图元不可见。 如果要显示这些图元，可以在“路径钢筋”的“属性”选项板的“图形”部分中指定钢筋图元的可见性。 仅当在路径钢筋中设置钢筋主体时能够访问可见性设置。
