在工程中，我们也总少不了需要出一些构件的详图。
那在Revit中有没有一种比较快捷的方法创建构件的详图呢？
有的，方法如下：
1.创建图例视图
在项目中，单击【视图】-【图例】下拉菜单，选择【图例】进行创建。

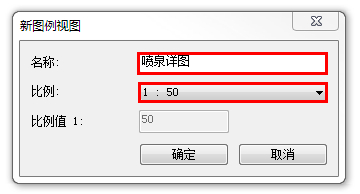

2.指定图例的名称和比例
在弹出的“新图例视图”对话框中，指定其名称和比例。

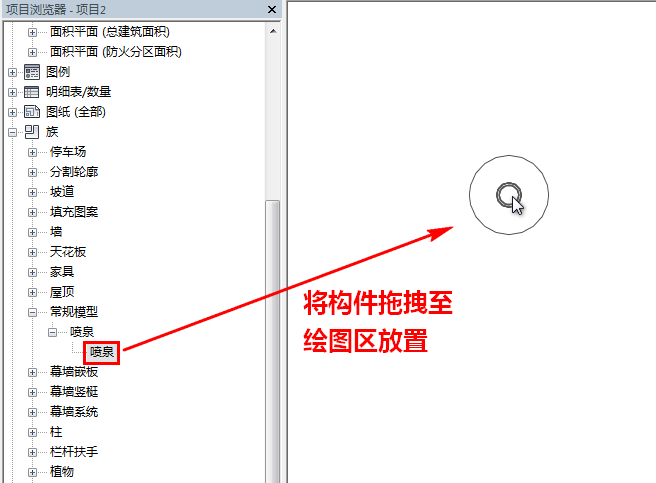

3.将构件放置到绘图区中
从【项目浏览器】-【族】列表中，找到想创建详图的构件，单击选中，鼠标左键按住不放，拖拽至绘图区，单击放置。
此处可一次放置多个，或者放置一个之后，再进行复制。

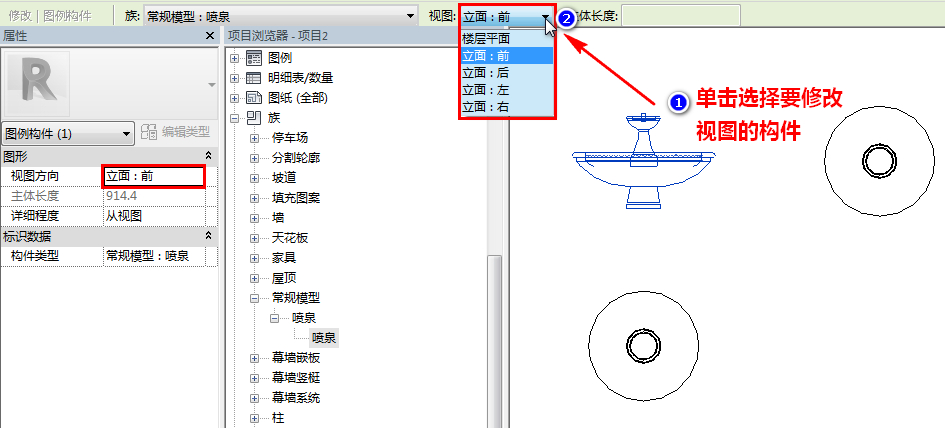

4.修改构件的视图方向
①单击选择要修改视图方向的构件
②单击选项栏中【视图】的下拉菜单，选择相应视图。
注：属性栏中的【视图方向】单击修改，也可达到同样的效果。
5.添加视图名称
视图方向修改完之后，单击【注释】-【文字】进行视图名称的添加。

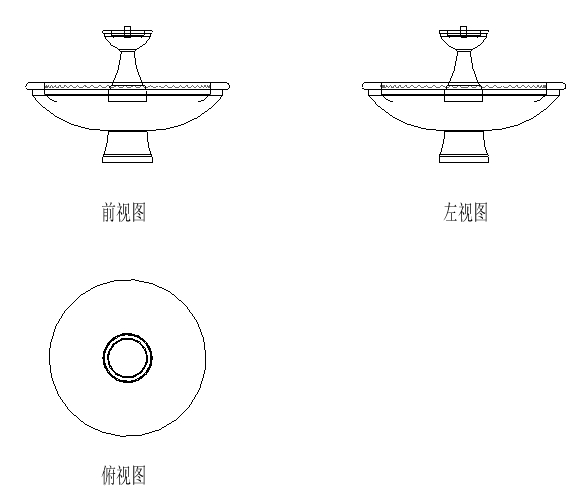

最后我们自己再去添加一些必要的尺寸标注，这样构件的详图就完成了。
