文章来源：柏慕进业

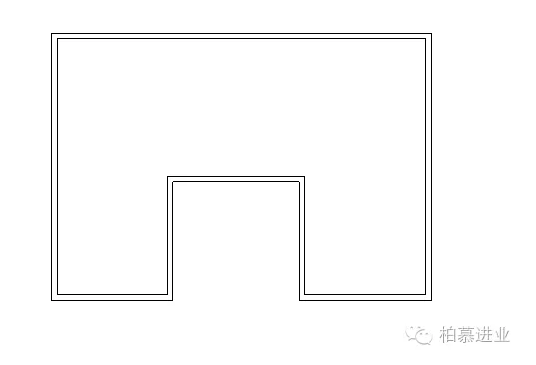

1）首先绘制几面这样的墙体，主要做测试用，如图1所示：
图1

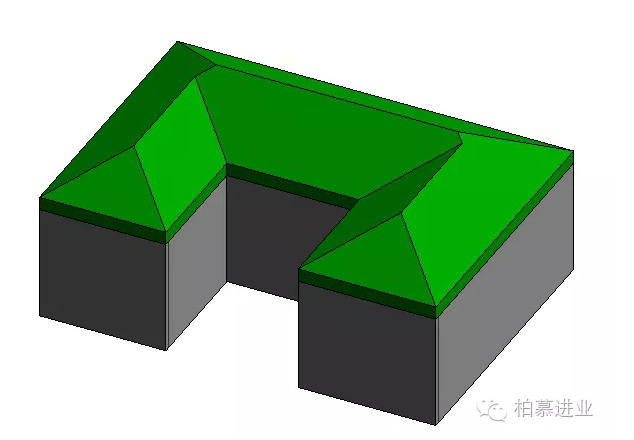

2）然后用拾取墙的命令为其添加屋顶，如图2所示：
图2

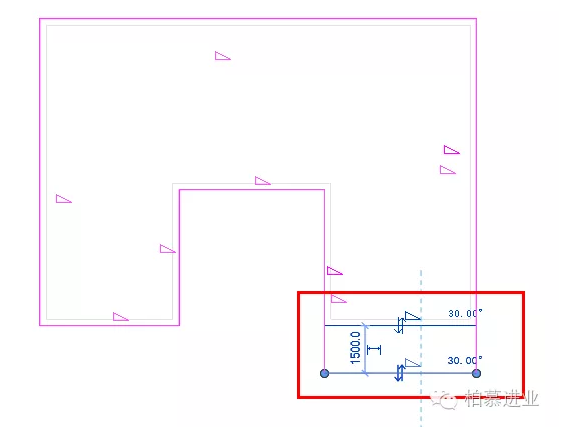

3）单击屋顶，进行编辑，右侧采用往下拖动的方式，如图3所示：
图3

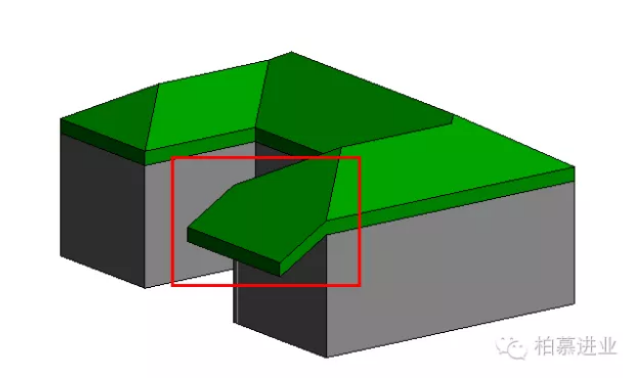

4）完成之后的效果如图，原因在于，直接拖动，系统会默认为原来的坡度，所以在拖动的时候，屋顶屋檐会往下移动，如图4所示：
图4

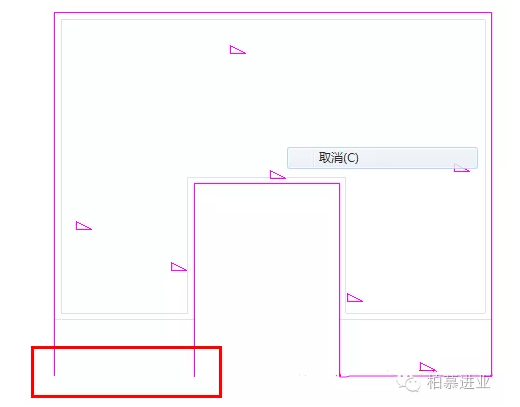

5）接下来，将左侧的编辑线也往下移动，但区别的是拖动到正确位置后，将线删掉，重新绘制，这时系统会默认为重新定义坡度，而不是沿着原来的坡度进行拉伸。如图5所示：
图5

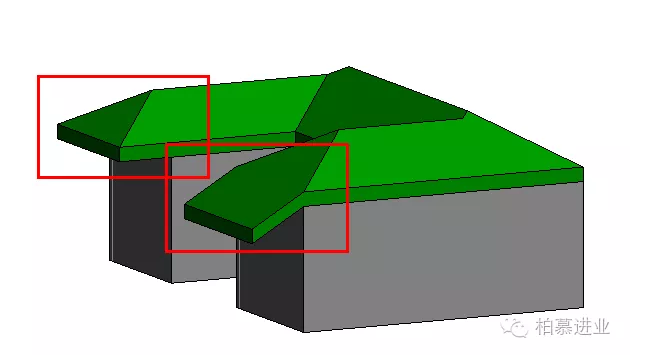

6）点击完成之后，会明显的看到两种方法的结果。如图6所示：
图6
