Revit技巧 | Revit填充怎么做?在revit中绘图填充与模型填充有什么区别?

发布于:2024-09-30 10:41:30

BIM中文网

更多

    文章来源:柏慕进业

    1)在设完楼板的表现填充图案以后,在三维视图中旋转模型,图案不跟随楼板旋转如图1;


    图1

    2)遇到这种情况我们要知道绘图填充与模型填充的区别。

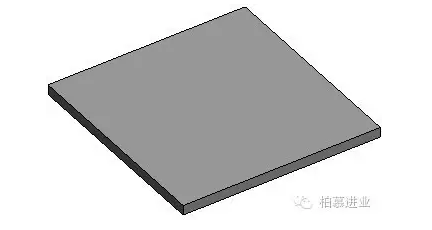

    3)创建一块楼板如图2;


    图2

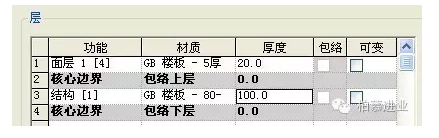

    4)为楼板添加面层并且设置好面层的材质为水磨石如图3;


    图3

    5)点击面层材质后面的小方框出现材质框

    下拉框出现如图4;


    图4

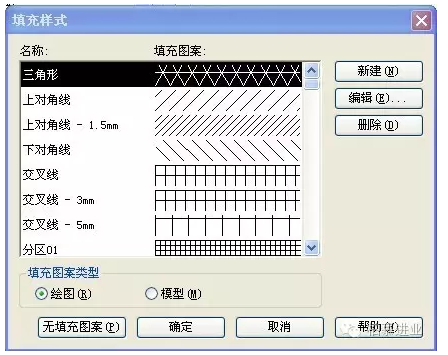

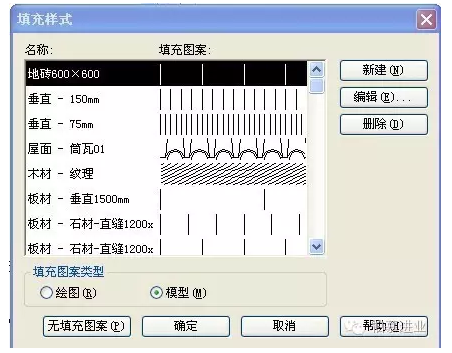

    6)在填充样式里面会看到有绘图和模型两个选项。我们填充的时候若选用绘图,填充上的图案不会在旋转模型的时侯同步旋转。若选用模型填充,填充上的图案会随模型一同旋转。

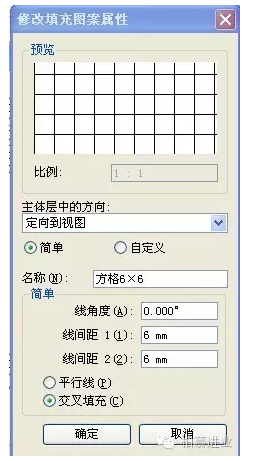

    7)在绘图填充的时候,因为我们视图上的比例是1:100,而图案填充的比例是1:1,所以我们新建编辑我们所需要的填充方式的时候要按比例放大100,例如我们地砖是600的,我们就要创建“方格-6×6”的地砖填充方式如图5;


    图5

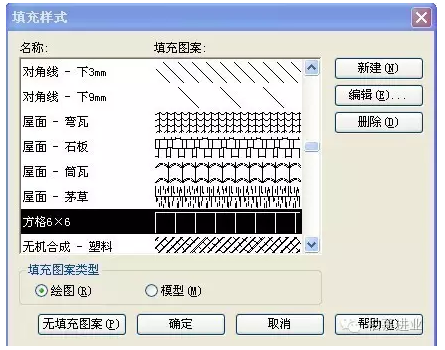

    8)如图6“地砖-6×6”即是刚刚创建的新的填充样式


    图6

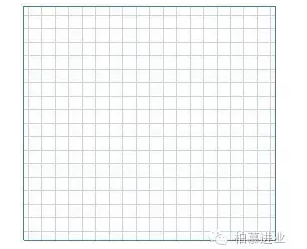

    9)我们填充完图案的平面显示如图7;


    图7

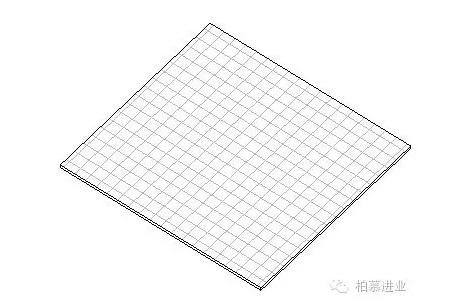

    10)我们填充完图案的三维显示如图8;


    图8

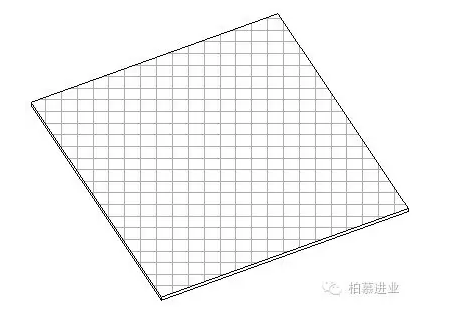

    11)由图9可以看到填充图案没有跟着模型旋转。

    12)在模型填充的时候,因为模型填充是按照实际尺寸填充的。我们调填充的时候只要用实际数值即可如图9;


    图9

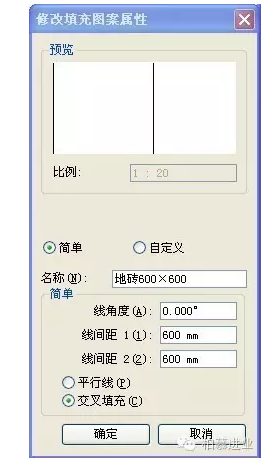

    13)“地砖600×600”即是刚刚创建的新的填充样式如图10填充完图案的平面显示如图11;


    图10


    图11

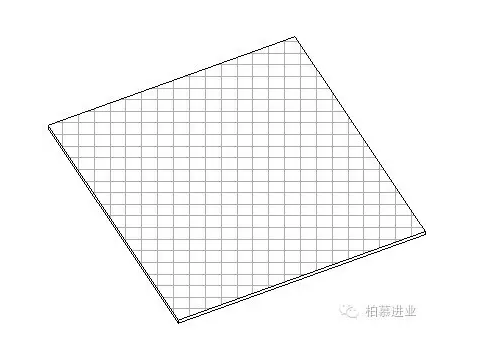

    14)我们填充完图案的三维显示如图12可以看到填充图案已经跟模型一起旋转了。


    图12
