“参照平面”和“参照线”是族制作中最常用的工具，我们经常会将模型实体锁定在参照平面上，由“参照平面”来驱动实体进行参变；而“参照线”主要是用来控制角度参变；

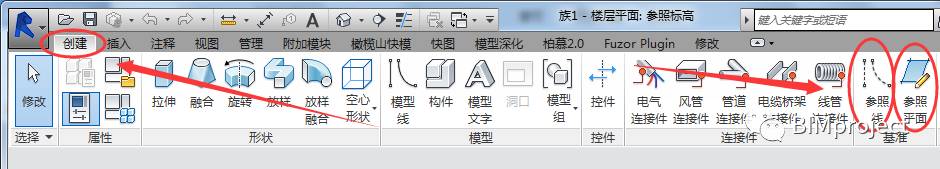

1.打开“公制常规模型”族样板，绘制参照平面，观察其实例属性；

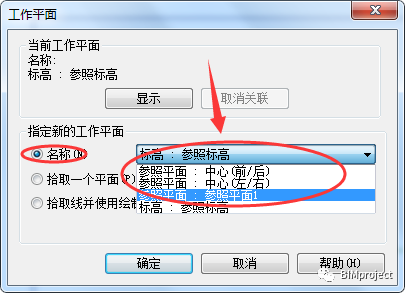

（1.当绘制了很多参照平面时，可以为需要用到的参照平面指定名称，设置工作平面时可直接选择参照平面的名称；

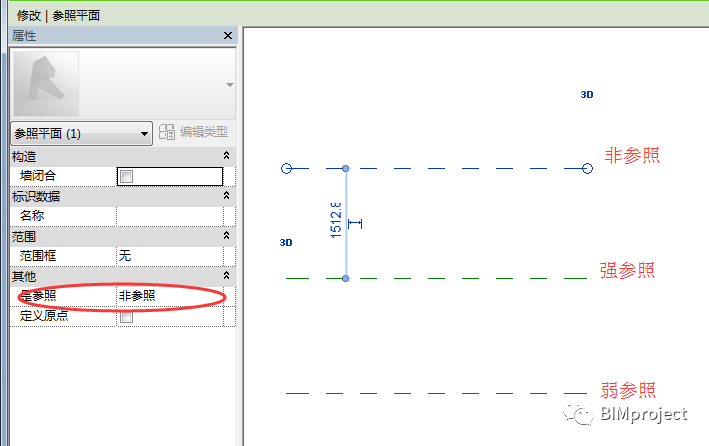

2.参照平面“是参照”是非常重要的属性，将参照平面选择“非参照”时，这个参照平面将无法捕捉，无法进行尺寸标注；当选择“强参照”时，该参照平面的优先级别最高，无论何时都能被捕捉到，就算很多图元重叠在一起，也能第一个被选中；当选择“弱参照”时，要选中该参照平面可能需要用到“Tab”键才能捕捉到；
3.“定义原点”是用来定义族的插入点，软件默认（0，0，0）点作为插入点，一般我们不做修改）
2.参照线比参照平面多了两个端点，和两个工作平面，而且我们可以注意到参照平面是以虚线显示的，参照线是实线，在三维视图中只能看到参照线，看不到参照平面；

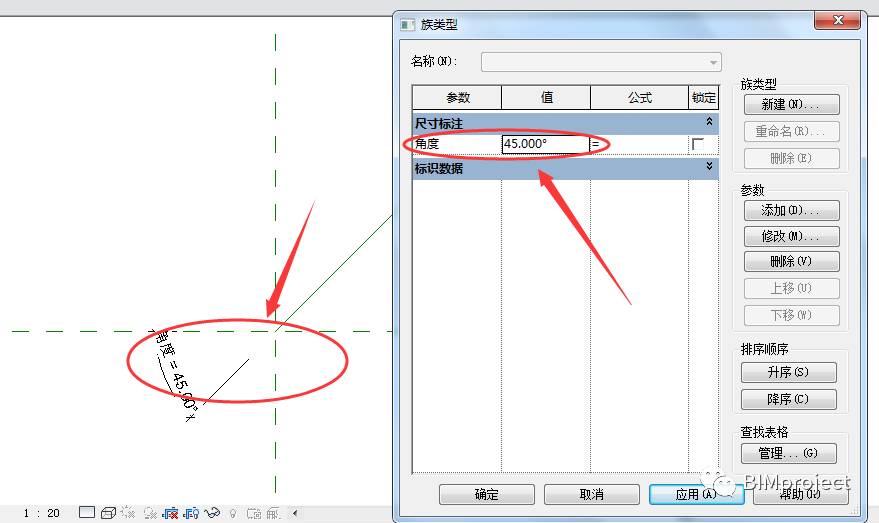

3.绘制参照线，将其端点锁定在参照平面上，进行角度注释，便可以利用其对实体的角度参变；
