Revit技巧 | Revit管道自动连接出错应该如何解决?

发布于:2024-10-17 13:20:03

BIM中文网

更多

很多时候,在我们绘制管道与卫生器具连接的时候,都会提示找不到自动解决方案,那么我们应该这样解决呢?用什么方法去解决呢?

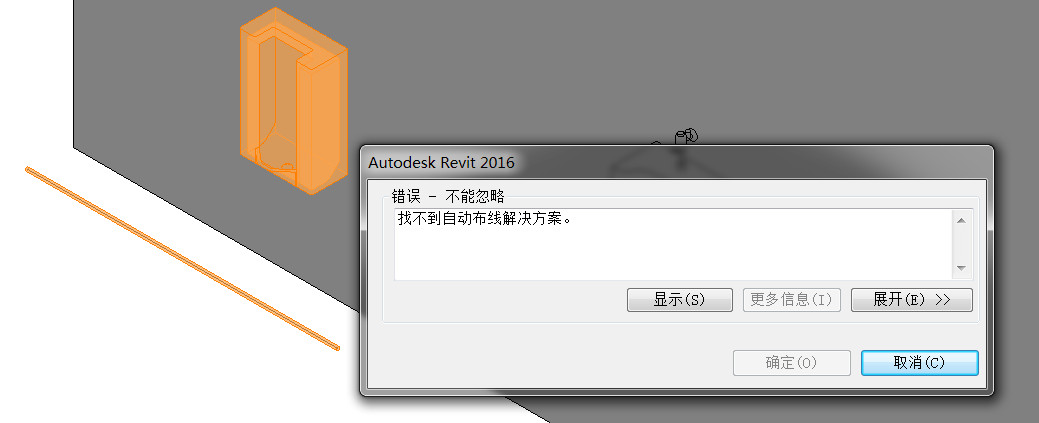

首先,先检查卫生器具,查看卫生器具的连接口是在哪个方向,要是连接口是上下的,有可能是你管道位置放置与卫生器具一样高度,而没有办法生产连接,如图所示:

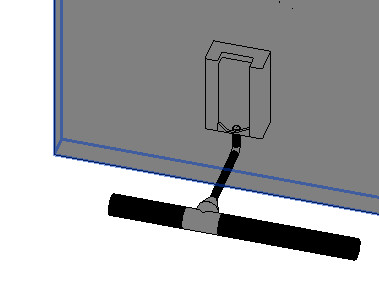

那就要调整管道的高度,或者先绘制一段管道,在手动连接。如图所示:

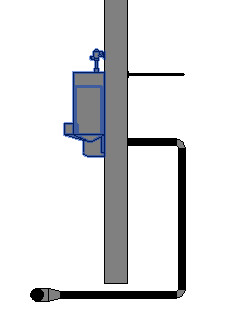

如果卫生器具是连接口是向后的,刚好管道在卫生区间前面,这种情况就要先绘制一段管道,然后手动连接。如图所示:


只要找到问题所在,一切问题都是可以解决的。
