“电气设置”对话框可以指定配线参数、电压定义、配电系统、电缆桥架和线管设置以及负荷计算和电路编号设置。
配线设置

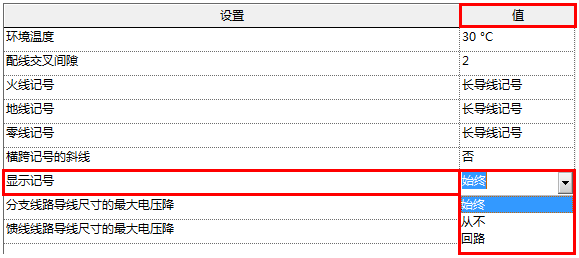

在“电气设置”对话框的左侧窗格中选择“配线”后，右侧窗格将包含配线表。
线表中的设置决定着 Revit 对于导线尺寸的计算方式以及导线在项目电气系统平面图中的显示方式。
环境温度：在“值”列中输入数值，可以自定义配线所在环境的温度。
配线交叉间隙：指定用于显示相互交叉的未连接导线的间隙的宽度。
导线记号：可以选择为火线、地线和零线显示的记号的样式。Revit 提供了四种记号样式。
横跨记号的斜线：单击“值”列，单击下拉按钮，选择“是”将此功能应用于记号，可以将地线的记号显示为横跨其他导线的记号的对角线。如果选择“否”，则显示为地线指定的记号。
显示记号：指定是始终隐藏记号（从不）、始终显示记号（始终）还是只为回路显示记号
（回路）。
分支线路导线尺寸的最大电压降/馈线线路导线尺寸的最大电压降：电压降指当电流通过用电设备后，其设备两端产生的压差称其为电压降。在“值”列中输入数值以指定最大电压降。
