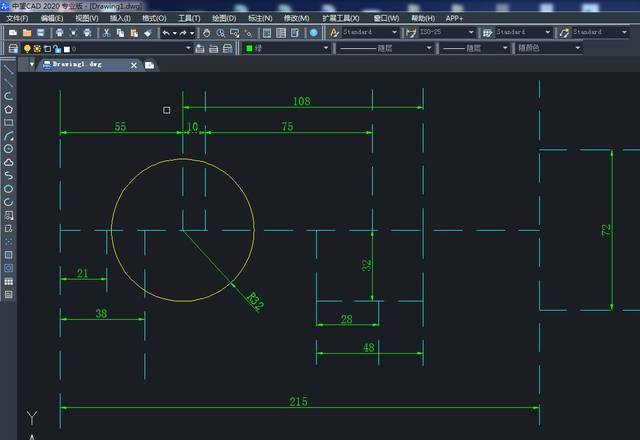

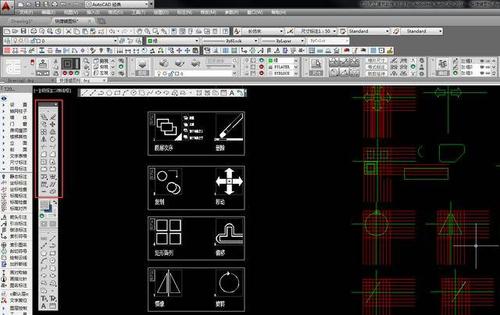

CAD绘图操作步骤CAD（计算机辅助设计）是一种广泛用于制图和设计的软件工具。它可以帮助设计师、工程师和建筑师创造出精确、高质量的图纸和模型。下面是CAD绘图的一般操作步骤。1. 创建新图纸：打开CAD软件，在文件菜单中选择“新建”选项。这将打开一个新的绘图区域，你可以开始在其中绘制你的图纸。2. 设置图纸参数：在开始绘制图纸之前，你需要设置一些基本的参数，例如图纸的尺寸、比例和单位。这可以通过菜单栏中的“设置”选项来完成。3. 绘制基本形状：CAD软件提供了各种绘图工具，例如直线、圆、矩形和多边形。你可以使用这些工具创建基本形状并精确地定义它们的尺寸和位置。通过选择相应的工具，点击绘图区域并拖动鼠标，你可以创建所需的形状。4. 编辑图形：在CAD中，你可以对已绘制的图形进行编辑。例如，你可以调整形状的尺寸、移动形状的位置、旋转形状或在形状上添加修饰。这可以通过选择相应的编辑工具来完成。5. 添加文字和注释：在图纸中添加文字和注释可以使其更加清晰和易于理解。CAD软件提供了文字工具，你可以使用它来插入文字或注释。选择文字工具，点击绘图区域并输入所需的文字。6. 设置图层：在CAD中，你可以将不同的图形元素分配到不同的图层上。这可以帮助你更好地组织和管理你的图纸。通过菜单栏中的“图层”选项，你可以创建、编辑和管理图层。7. 应用测量和标尺：CAD软件提供了测量和标尺工具，你可以使用它们来测量线段、角度、距离等。这有助于确保你的图纸符合精确的要求。8. 导出和打印图纸：完成图纸后，你可以将其导出为不同的文件格式，如JPEG或PDF。你还可以选择将图纸打印出来，以便在实际工作中使用。综上所述，CAD绘图操作步骤包括创建新图纸、设置图纸参数、绘制基本形状、编辑图形、添加文字和注释、设置图层、应用测量和标尺以及导出和打印图纸。熟练掌握这些操作步骤可以帮助你高效地使用CAD软件进行图纸设计和制作。
