分歧器,主要连接冷媒管到室内空调机上,采用加工优质紫铜管,在制冷线路中为一头输入,后面多条输出,使铜管内的制冷剂加速流通并达到制冷的效果。
在绘制冷媒管中,一般从源头开始画起,为的是在后面多段线路中载入更多分歧器族件与管道顺利连接。

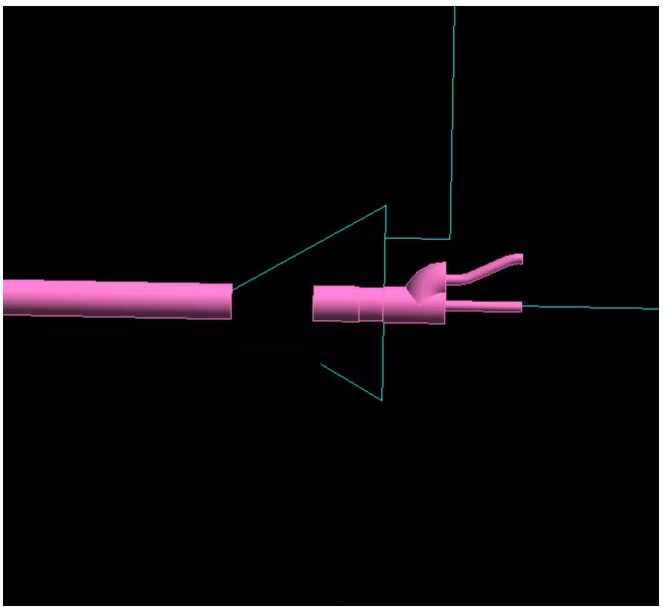

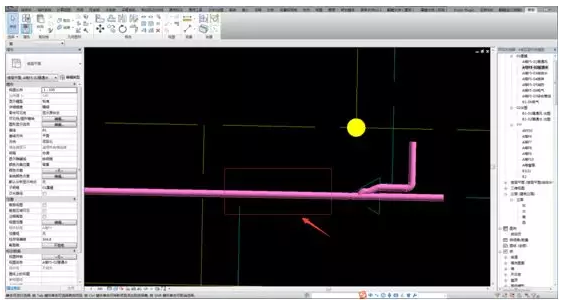

但当后面放置分歧器族件的过程中,revit软件自带的工具“修剪/延伸为角(TR)”并不能将冷媒管管道与分歧器一头的管道自动连接,这时,软件绘图界面上会出现右下角的对话框:“正在从不正确的一侧绘制管段,以连接到所指示的位置”警告语。
出现这种状况,用平常的修剪工具TR多次连接不上,该如何解决问题呢?下面我们来讲解一种解决办法。

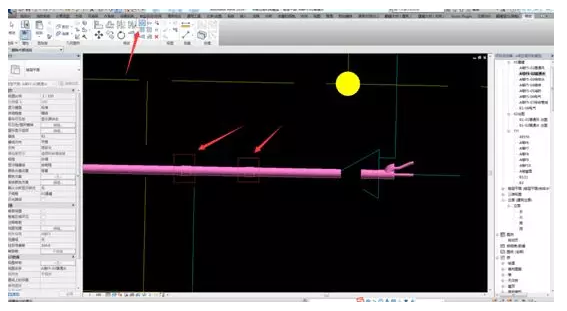

(1)选择选项卡“修改”里面的工具:“拆分图元(SL)”,在分歧器族件一端的冷媒管管段中剪切一下两个点,如图所示。
(2)在冷媒管管线上删掉两个剪切点之间的管道,如图所示。
(3)靠近分歧器族件的一段冷媒管,选择工具“对齐(AL)”与分歧器对齐,用“修剪/延伸(TR)”工具将两者自动连接,如图所示。
(4)在分歧器族件另一端绘制两个分支管道,如图所示。
(5)回到两个剪切点的冷媒管上,将两个剪切点绘制管段连接上,如图所示。
(6)最后一个一个地删掉两个剪切点,保持一个完整的管段,如图所示。
