Revit技巧 | 关于在Revit中使用干扰线自由控制自适应构件模型

发布于:2024-11-17 05:00:02

BIM中文网

更多

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

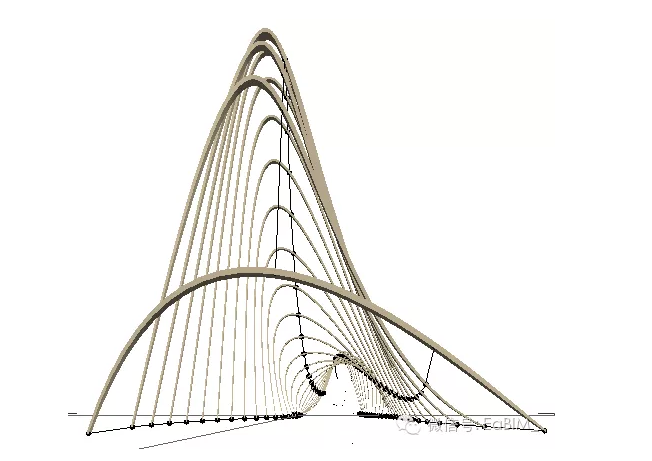

    在Revit中使用干扰线自由控制自适应构件模型,例如下图所示

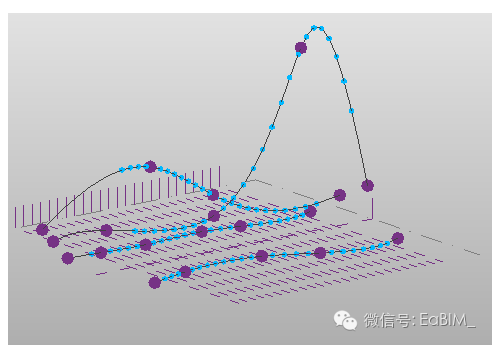

    1.首先打开公制体量族,复制多个参照平面,然后任意画几根模型线,将模型线以交点的方式选取参照平面来分割,类似下图


    2.根据自己需求绘制干扰线


    3.绘制构件

    首先新建一个自适应常规模型族,绘制4个自适应点(这里是要与绘制的模型线数量相同的),用参照线使其连接


    设置好参照平面,绘制自己需要的构件模型


    例如:

    载入到公制体量中,利用重复命令,生成形体,如下图所示
