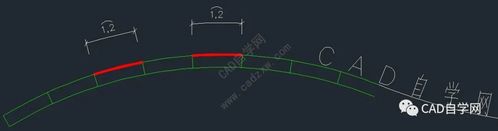

本文主要介绍了如何在CAD中创建弧长标注。弧长标注在机械设计等领域中非常重要，它可以帮助工程师快速准确地测量和标注弧线的长度。在CAD软件中，我们可以使用一些简单的步骤来创建弧长标注，以便在设计过程中更好地使用。
步骤一：选择弧线工具
首先，我们需要在CAD软件中选择弧线工具。在大多数CAD软件中，弧线工具通常位于绘图工具栏或菜单栏的绘图选项中。点击弧线工具来激活该功能，并准备开始绘制弧线。
步骤二：绘制弧线
选择弧线工具后，我们需要在设计空间中绘制弧线。根据具体的设计要求，我们可以使用不同的方法来绘制弧线。例如，我们可以通过指定起点和终点，通过半径和角度，或者通过圆心、半径和起始点角度来绘制弧线。在CAD软件中，通常会提供多种绘制弧线的选项，我们可以根据实际需要选择合适的方法。
步骤三：选择标注工具
在绘制完成弧线后，我们需要选择合适的标注工具来创建弧长标注。在CAD软件中，标注工具通常位于绘图工具栏或菜单栏的标注选项中。点击标注工具来激活该功能，并准备进行弧长标注的操作。
步骤四：选择弧线进行标注
在激活标注工具后，我们需要选择已绘制的弧线进行标注。在CAD软件中，通常会提供选择对象的功能，我们可以使用鼠标或其他选择工具来选择弧线。选择完成后，CAD软件会自动将弧线的长度显示在弧长标注的位置上。
步骤五：编辑标注样式
标注工具在创建弧长标注后，通常还会提供一些编辑选项，以便我们对标注样式进行调整。根据具体需求，我们可以修改标注线的样式、颜色、字体大小等属性，以使标注更加清晰易读。在CAD软件中，这些编辑选项通常位于标注工具的附加选项中。
步骤六：移动和调整标注位置
在创建完成弧长标注后，我们还可以对标注进行移动和调整。在CAD软件中，通常可以使用鼠标或其他移动工具来移动标注的位置。此外，我们还可以通过修改标注的属性来调整标注的位置和方向，以满足具体的设计要求。
步骤七：保存和使用标注
完成弧长标注后，我们需要保存并应用这些标注。在CAD软件中，通常可以将标注保存为图层或对象的一部分，以便在设计中使用。此外，我们还可以将标注导出为其他格式，以便与他人共享和使用。
通过以上步骤，我们可以在CAD中创建弧长标注，并在设计过程中准确地测量和标注弧线的长度。弧长标注对于机械设计等领域非常重要，它可以帮助我们更好地理解和使用设计图纸。因此，在CAD软件中熟练掌握创建弧长标注的方法对于工程师来说是非常有益的。
