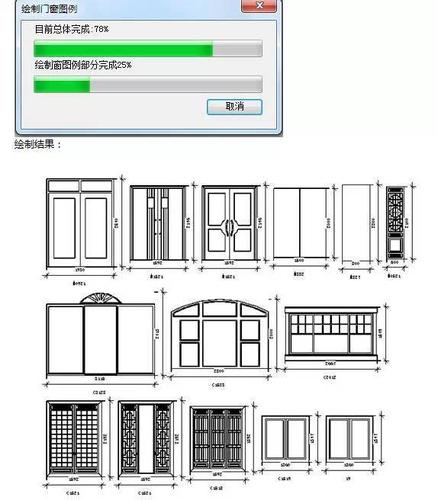

如何绘制CAD2017中的门窗设计
门窗设计是建筑设计中非常重要的一部分，使用CAD2017可以轻松地绘制出精确且美观的门窗图纸。下面是一个简单的步骤指南，帮助您在CAD2017中绘制门窗设计：
1. 打开CAD2017软件并创建一个新的绘图文件。选择合适的图层进行绘图，例如“门”和“窗”。
2. 使用“直线”命令绘制门或窗的框架。确定门或窗的尺寸和位置，在绘图文件中绘制出相应的直线。
3. 使用“矩形”命令绘制门或窗的开启区域。选择一个合适的点作为矩形的起点，然后输入矩形的宽度和高度，绘制出门或窗的开启区域。
4. 根据需要，可以在门或窗的框架上添加更多的细节，例如玻璃、面板、花纹等。使用“线段”命令、“圆”命令等绘制出这些细节。
5. 根据设计要求，可以给门或窗添加材质和纹理。使用“填充”命令选择合适的纹理填充门或窗的开启区域。
6. 添加文字和标注。使用“文字”命令添加门或窗的尺寸、材质信息等文字说明，使用“标注”命令添加尺寸标注。
7. 进行必要的修改和调整。根据实际需求，对门或窗的绘图进行修改和调整，确保图纸符合设计要求。
8. 保存和打印。保存门窗设计图纸，并根据需要进行打印或导出为其他格式。
以上是在CAD2017中绘制门窗设计的简单步骤。通过熟练掌握CAD2017软件的工具和命令，您可以轻松地创建出符合您需求的门窗设计图纸。
