文章来源：BIM小行家
族是BIM项目设计中最基本的元素，在Revit平台上，模型是通过族的组合实现的，因此熟练掌握族的创建是BIMer的一项必备技能，下面介绍一下参数化族的基本创建流程，尤其适用于初学者学习。
步骤一：打开Revit，新建公制常规模型
初始界面如图：
步骤二：创建两条参照平面（快捷键RP），并使用注释对齐功能（快捷键DI）对三条垂线注释，点击EQ使其等距。

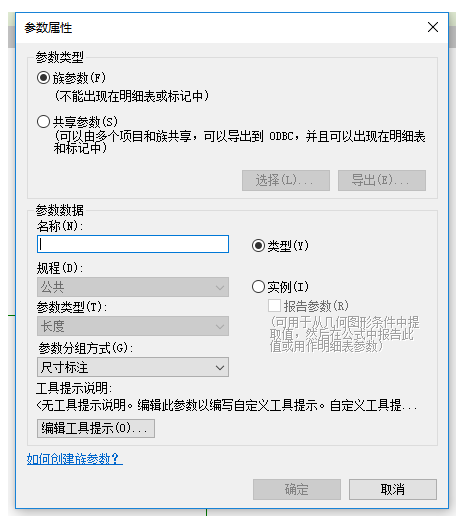

步骤三：再对添加的两条平面注释，选中注释，单机菜单栏创建参数按钮，参数名称填写长度，如图：

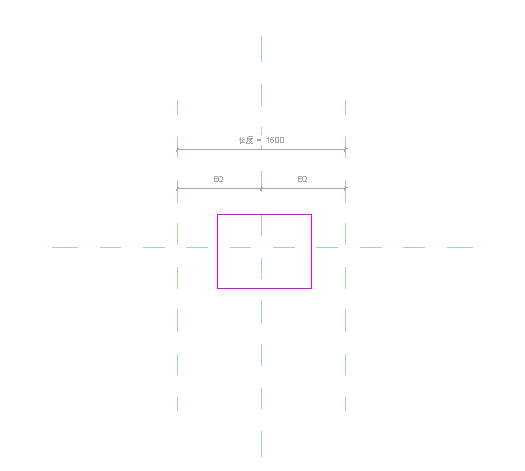

步骤四，选择创建，用拉伸功能，画一个矩形，如图，此时可以改变拉伸起点终点，决定形状的厚度，点击对勾确定。
步骤五，使用对齐功能将矩形两边锁定到参照平面，如图：
步骤六，选择族类型新建两个族类型（命名为类型1和类型2），并改变两个族的长度参数为1200,2000并确定.如图：
步骤七，可以选择族类别，给族设置一个类别，如图：
这时简单的参数化族就创建成功了。可以保存族，也可以新建一个项目，将族载入到项目中

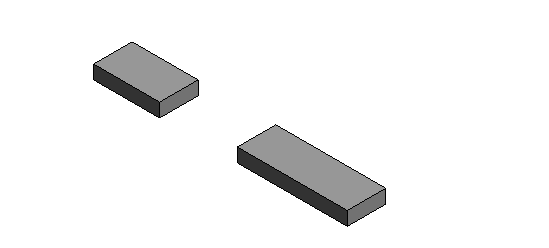

载入到后如图：
类型一与类型二族模型
