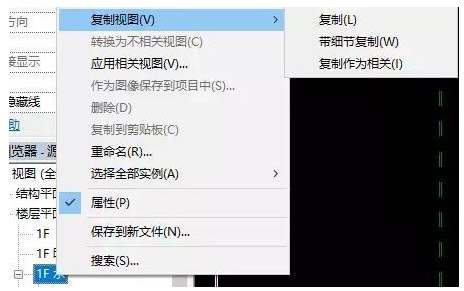

Revit的三种视图复制方式有什么异同?
第一个【复制】
只是普通复制,把当前视图中的所有模型几何图元(包含隐藏的),复制到新的视图中,但新视图中不包含原视图中注释、导入/链接的CAD图
但不同步修改,原图或复制新图修改了都互不影响
第二个【带细节复制】
完整复制,把原视图中的所有图元、注释、导入的图形都复制出来,一模一样
也不同步修改,虽然一模一样,但各自修改仍互补影响
第三个【复制作为相关】

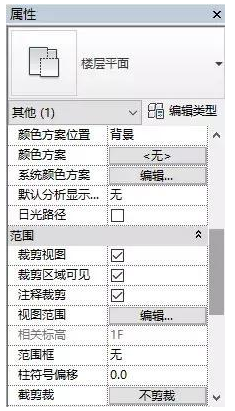

额外展开一层,完整复制,“子”视图会显示裁剪区域和注释裁剪,用来控制显示范围的,且视图之间都会同步修改

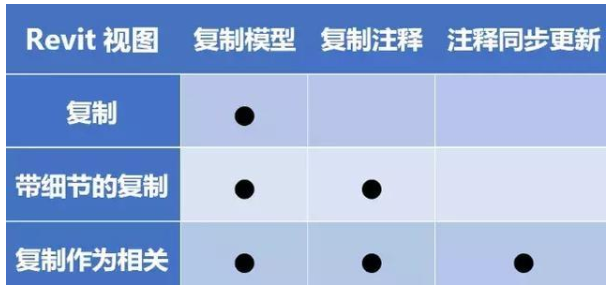

总结一下:
解释完了是什么,那么,到底要怎么用呢?
复制
1.多专业协同工作时,不同专业间可视化设置的冲突问题
比如,给排水专业不想看电气专业的图形图元,装饰专业不想看暖通专业的
2.分区域/类型、分开注释出图
有时候你既要在同一组图元上添加尺寸标注,又要在上面添加材质标记、文字的注释,添加多了就很乱,有时候还要分开出图,那就要复制出新的空视图再进行新注释了
带细节的复制
想保留之前的注释,而再加一些新注释,也可以进行阶段性的注释备份
复制作为相关

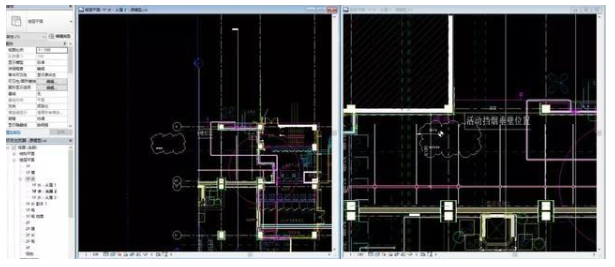

用注释裁剪将尺寸、跨度较大的分区展示
对于一些比较大或比较长的视图,在一张平面图或者视图上很难现实完全/同时显示,可以通过视图的从属关系将需要展示的细节、注释在出图的时候可以全部展示出来
出图的时候基本会用到
