Revit技巧 | Revit云线批注怎么编辑文字?Revit云线修订编号与标注技巧

发布于:2024-10-28 15:40:04

BIM中文网

更多

    大家好,新一期的分享,来啦!

    对于云线,我们一般都会在CAD图纸上加上编号或标注做一定的示意说明,Revit中这一部分除了需要用对应类别的标签族以外,同样也需要涉及到“修订”相关的内容设置。

    今天,让我们来看一下如何进行操作吧!

    1.创建云线标签族

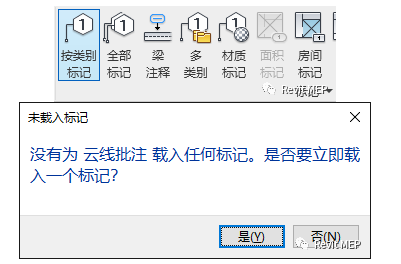

    通常我们的项目样板中不会包含“云线标签”族,“按类别标记”时会弹出提示,点击“是”寻找对应族文件:

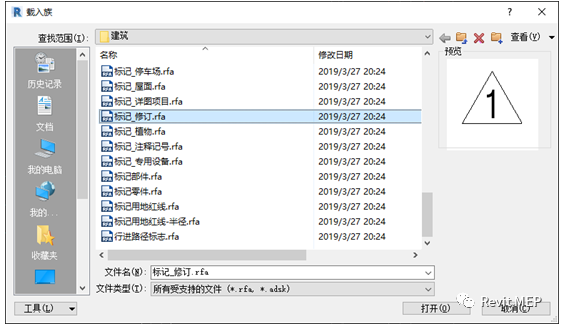

    从revit自带内容包内载入“注释”>“标记”>“建筑”下寻找“标记_修订.rfa”的族文件,路径:C:ProgramDataAutodeskRVT2020LibrariesChina注释标记建筑

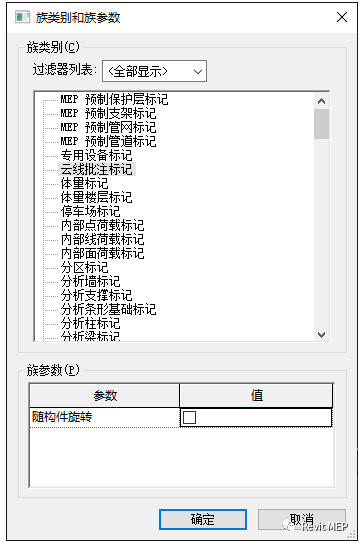

    或者新建一个云线批注类别的标签族:

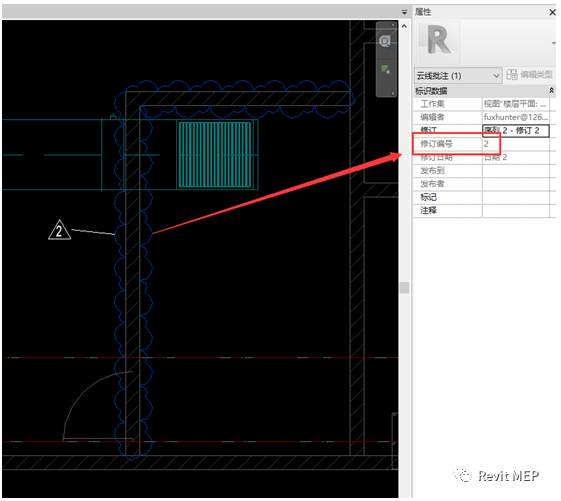

    默认标签族只显示了“修订编号”信息:

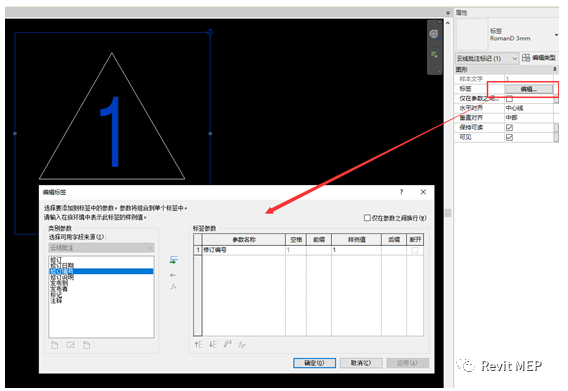

    通过编辑族中的标签,可添加和修改字段;

    增加修订说明等信息时,可删除三角形外边线,以免文字溢出:

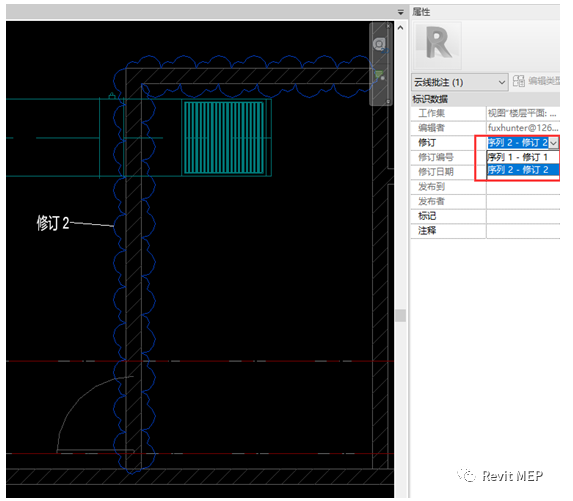

    修改后的样式如下,但我们发现并无法在云线的属性上修改这些信息:


    2.修订与云线的关系

    revit中“云线批注”与“修订”是关联的:

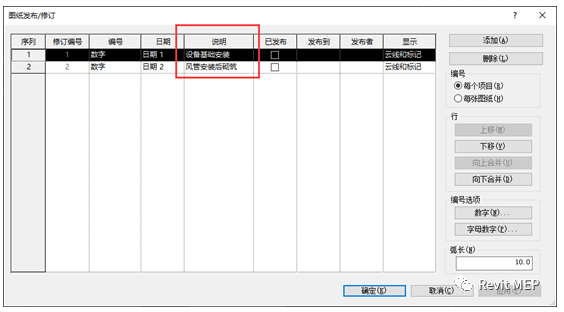

    因此云线的修订说明也在此进行定义:

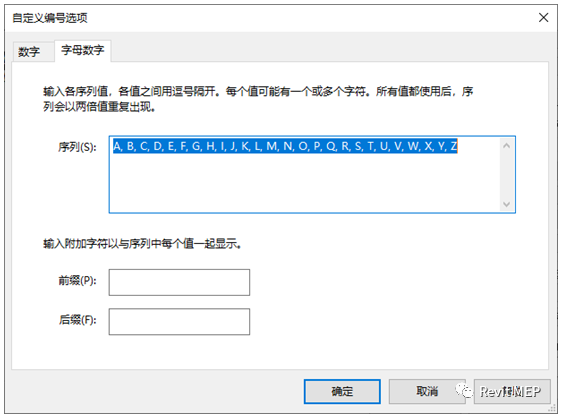

    包括编号的顺序、使用数字或英文编号等等:

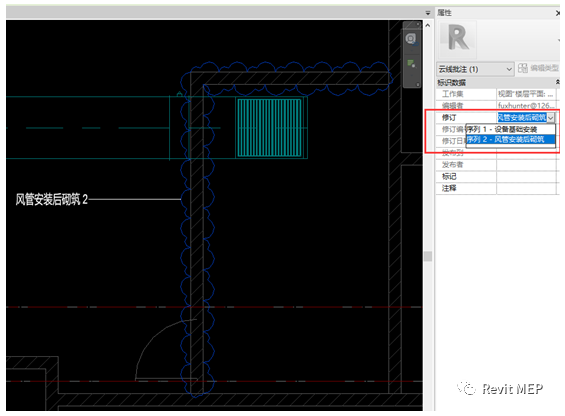

    当然我们也要下拉设置云线属性中对应的“修订”内容:


    对于云线批注和修订说明的定义,实际用起来还是有一些歧义的。

    大多数朋友用来描述某一个单点问题,而revit中的设计却是用来定义某一批次修订的问题,因此使用和管理起来还是不太方便!
