Revit创建四维施工模拟问题：大家都知道，Navisworks能利用Revit模型文件创建四维施工模拟，那么用Revit是否也能完成简单的四维施工模拟呢？
图-1
思路：Revit中阶段设置+漫游动画
一、设置阶段

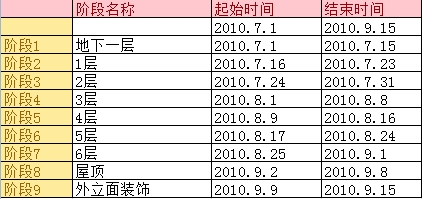

(1)根据项目时间设置施工进度表，如图-2所示。
图-2

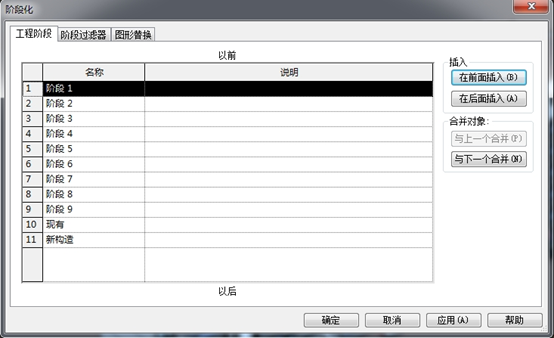

(2)根据施工进度表在Revit阶段对话框中设置新建阶段，如图-3所示。
图-3

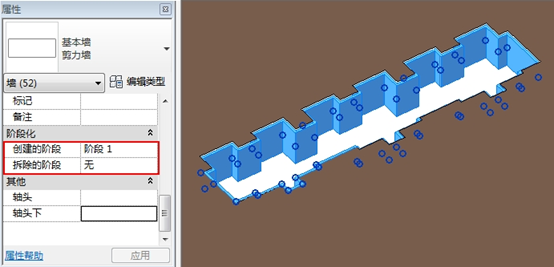

(3)根据根据施工进度表在Revit模型中为构件设置阶段，如图-4所示。
【注意】如果在项目开始时没有为构件添加阶段，后期来做工作量较大，建议项目初期制定计划。

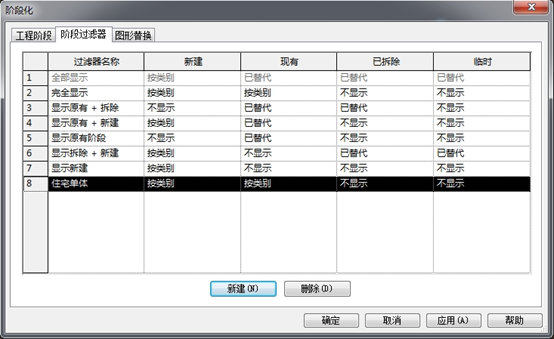

(4)通过设置阶段过滤器/设置图形替换，通过此处设置可以控制阶段的显示及显示状态。
图-4

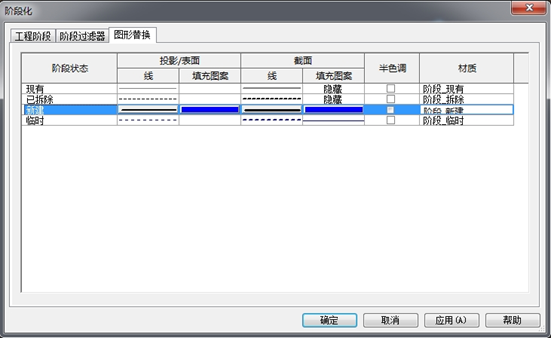

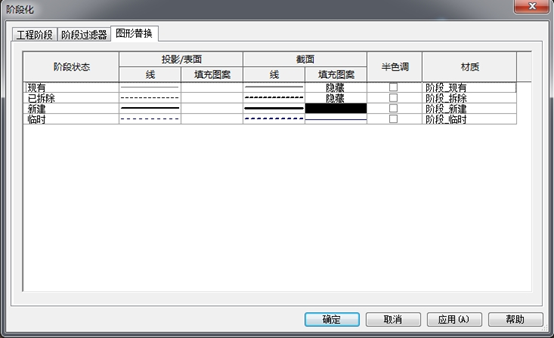

【注意】如果需要突出新建构件，可以设置其“投影/表面”或者“截面”的线及填充图案的替换，如图-5所示，以小区为例效果如图-6所示。
图-5
图-6
二、创建漫游

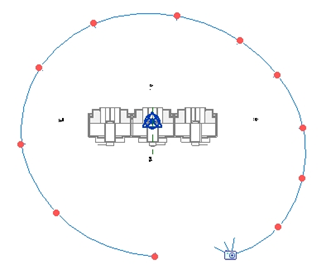

(1)设置漫游路径，如图-7所示。
注意：此时视图的阶段显示为默认显示，如图-8所示。
图-7
图-8

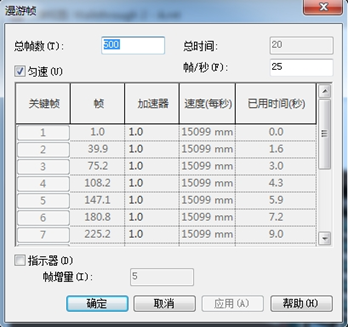

(2)调整相机并调节漫游速度，记录关键帧与帧，如图-9所示。
图-9
三、导出漫游
问题：如何能在一个连续的漫游路径中导出各个阶段呢？
(1)设置漫游的阶段化，将如图-10所示中的帧范围根据如图-9所示漫游帧分别导出。
图-10
(2)例如，需要导出“阶段1”的漫游：

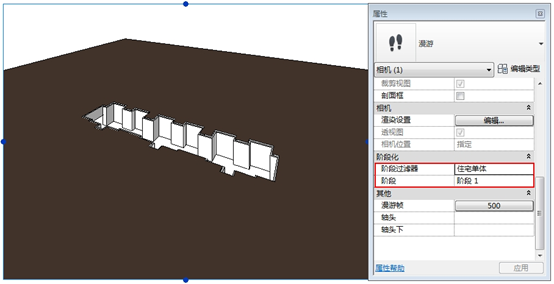

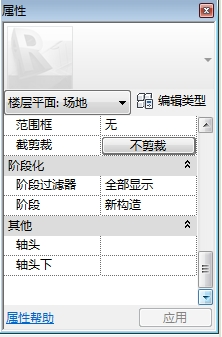

a、点击漫游框设置其属性如图-11所示。
图-11

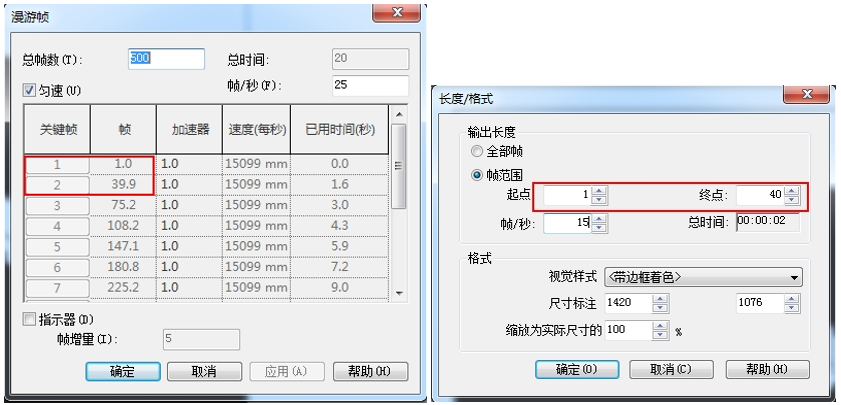

b、导出漫游，设关键帧1-2帧为阶段1（帧数为1-39.9），如图-12所示。
图-12
c、导出阶段1视频。
(3)同理导出其他阶段的漫游。
(4)通过影音处理软件合成该片段漫游。
