Revit技巧 | Revit教程:Revit链接贴花的小技巧

发布于:2024-11-01 20:20:01

BIM中文网

更多

【技术要点】链接贴花的小技巧

问题:有一些建筑表面如有像广告牌,标记,绘画等这些标记时,我们使用贴花时行表示,如何运用贴花呢?

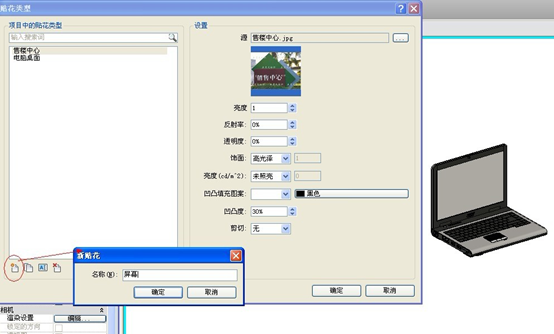

贴花可以放在水平表面,或圆柱表面,贴花可以像材质一样可以调整他的亮度,纹理,反射率等。然后用一个电脑为例,在电及屏幕上做贴花这样一种类型 ,建筑也是一样的,在REVIT如要有一个贴花,那么首先要创建一个贴花类型,在”插入” 选项卡”链接”面板上”贴花”三角符号下的”贴花类型”弹出贴花类型对话框.如图-1


图-1

然后点击左下角的”创建新贴花” 给新的贴花取个名称,点击确定, 贴花类型我们需要给它选定一个图片,如图-2


图-2

图片下面参数可以去设置它,点击确定,贴花创建完成.然后我时行贴放置,如图-3、图-4


图-3

可以通过拖动贴花四个小圆点任意一个,调整它的大小.完成贴花,这时并没有看到我们贴花的实际图片,它只会显示一个贴花这样的一个标记.要能过渲染才会显示实际的效果.如图-4


图-4
