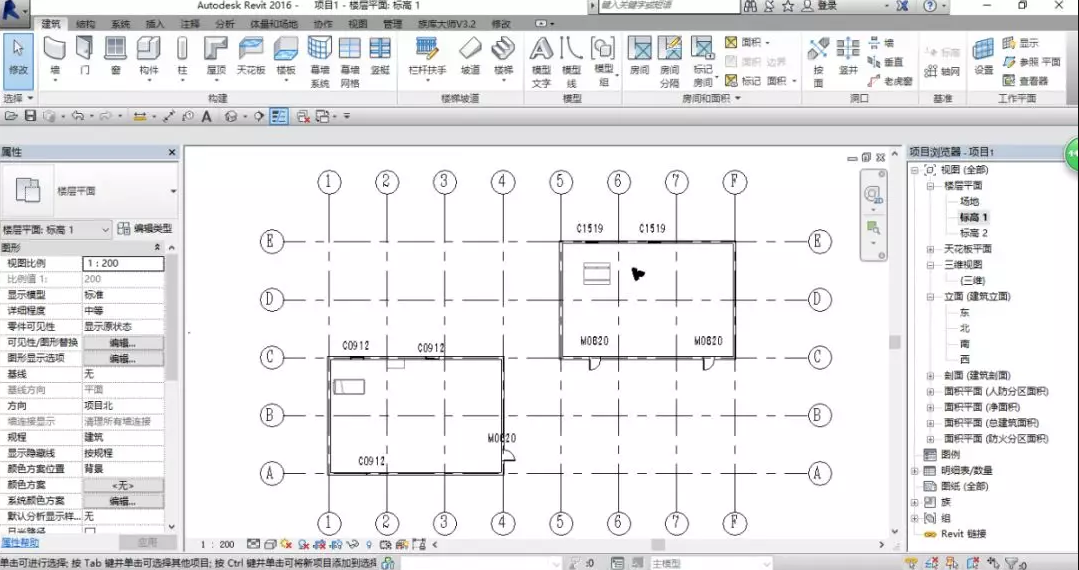

大家好，本期给大家分享的是在Revit中阶梯状剖面图的创建和应用。在平时的操作过程中，当我们需要查看一幢建筑中两个不同房间内部的情况时，我们就需要对这两个房间作剖面图（如图一）。
（图一）
那么，一张剖面图可以同时查看两个房间的情况吗？具体步骤如下：

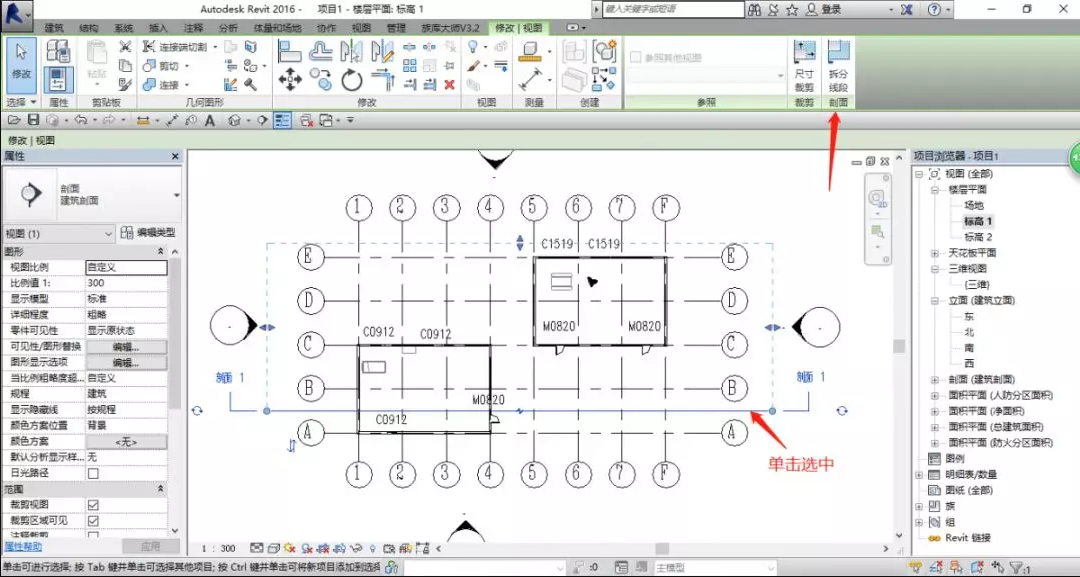

首先，我们先为左下方的房间创建一个剖面。接着，我们选中该剖面图，找到右上方的拆分线段按钮并点击（如图二）。
（图二）

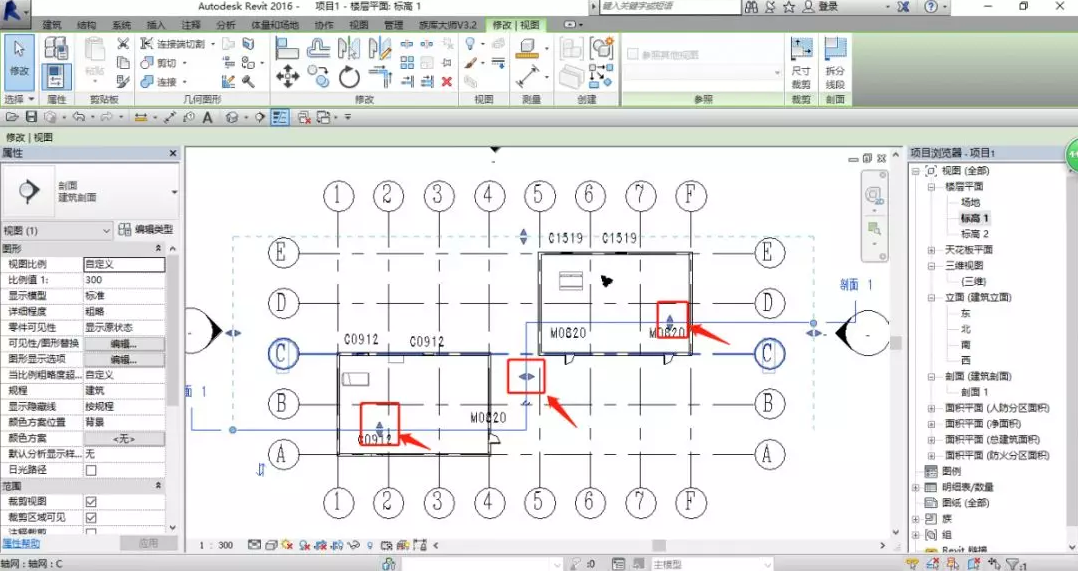

然后，鼠标箭头就会变成一支笔的形状，我们只要在需要拆分的位置进行拆分，拆分完毕后，通过拖动剖面线上的箭头进行调整，我们的阶梯状剖面就完成了。（如图三）
（图三）
最后，大家就可以在一个剖面图中看到上图中两个房间的内部剖面情况了。
