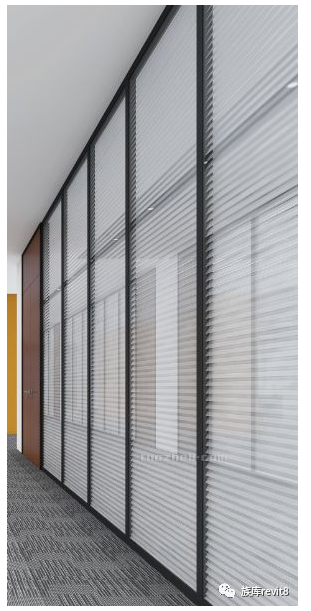

分析结构，主体和常规玻璃隔断类似，不同的是双层玻璃和内部可调节角度的百叶。
首先创建我们的百叶

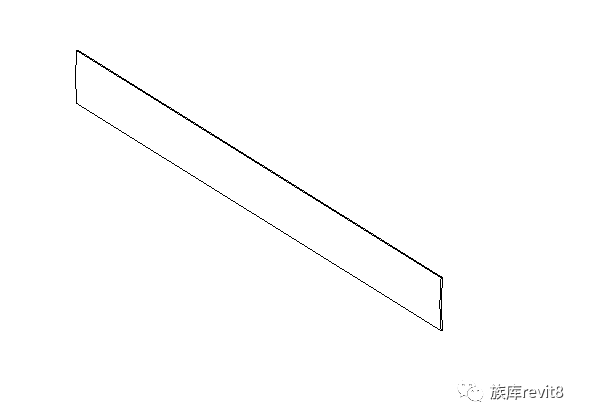

元素以单叶片

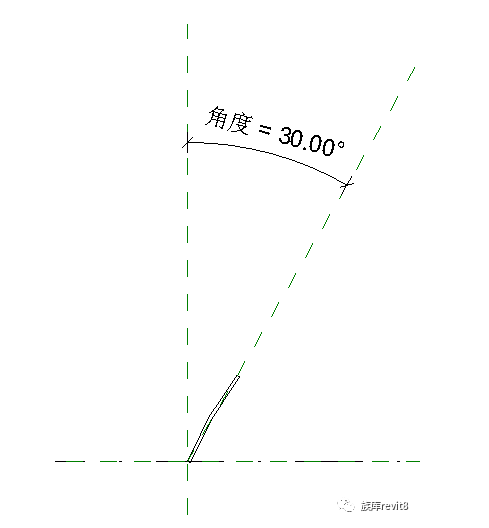

对于设置的角度一定不能是90度的倍数，也就是不能是横平竖直，要不角度会无法恢复到其他的角度，感觉可能软件觉得90的倍数不是角度了一样，反正它就这个样子。我们这样的一个单一的可以旋转角度的百叶就创建好了，进行下一步的批量组装吧。

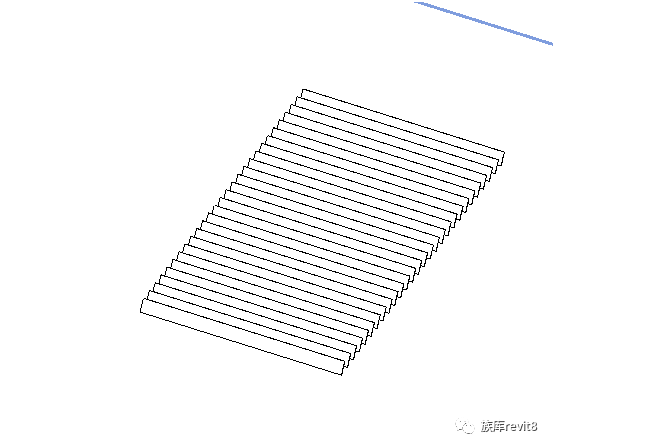

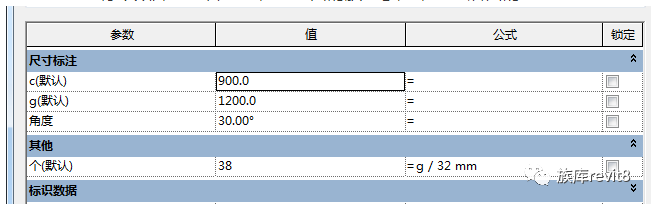

行个数阵列组合注意在基于面的族里创建，方便后面的控制
现在我们可以进行我们的幕墙嵌板的组装了

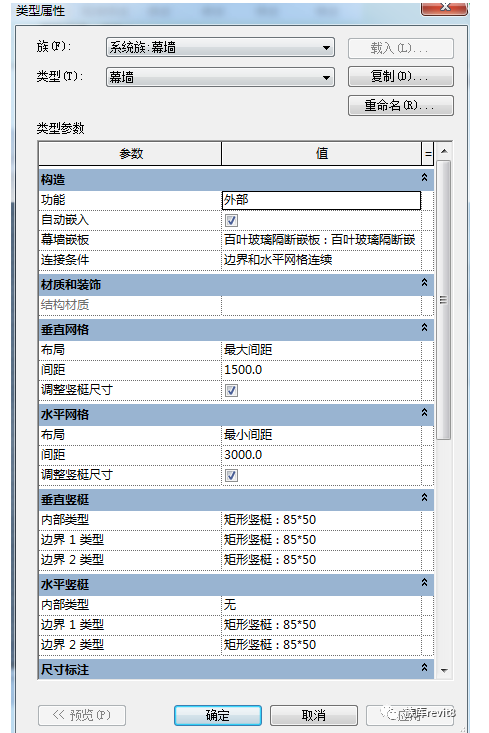

做好一个这样的夹心饼干，就可以载入我们的幕墙里面进行修改了
入到我们的幕墙基本模型结构准确，可以调整我们的材质了

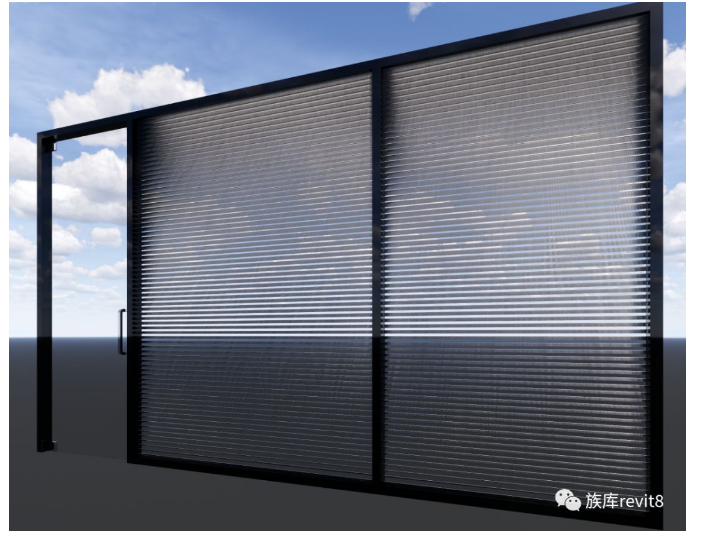

满足我们的需求了，终于可以一键画出复杂的玻璃百叶隔断了。
