问题：对于欧式风格建筑，如何生成复杂的墙饰条，如图-1所示？
图-1
(1)生成带有重复图案的墙体饰条
(2)在Revit Architecture中，虽然在“主体放样”中提供了墙饰条工具，但该饰条只能沿墙体方向以放样的方式形成单一形状的墙体饰条，而如果要生成如图 -2所示的墙体饰条，“墙饰条”工具将无能为力。
(3)灵活运用Revit Architecture的扶手功能，可以为墙体生成各种复杂的“饰条”模型。图 -2的墙体饰条，即采用Revit Architecture的扶手工具，通过调整扶手属性得到的。
图-2
(4)点击扶手工具，点击图元属性按钮，弹出扶手图元属性对话框，在该对话框中，点击“编辑/新键”按钮，进入扶手类型属性对话框，复制建立新扶手类型，点击“扶手结构”参数后的“编辑”按钮，进入“编辑扶手”对话框，如图-3所示。在该对话框中，为扶手指定合适的轮廓，该轮廓将沿扶手方向生成与墙饰条类似的实体。点击确定按钮返回类型属性对话框。
图-3

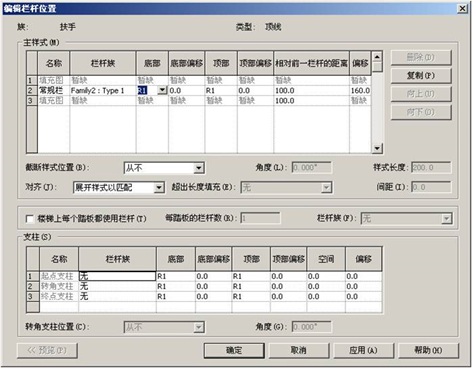

(5)点击类型属性对话框中，“栏杆位置”参数后的“编辑”按钮，弹出“编辑栏杆位置”对话框，在该对话框中，设置栏杆的主样式为墙饰条中的重复出现部分。图 -3中的栏杆设置参见图-4所示。设置完成后点击确定按钮退出扶手设置。在扶手草图绘制面板中，使用线工具，沿墙边绘制扶手，点击完成绘制完成扶手，Revit Architecture将按扶手定义生成复杂的墙饰条。
图-4

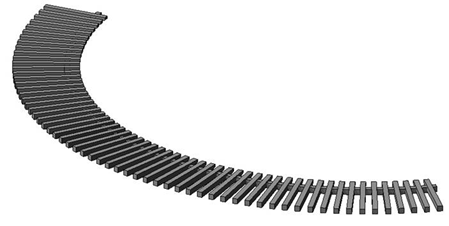

(6)灵活运用扶手工具，可以为墙体生成各种复杂的饰条对象。事实上，利用Revit Architecture的扶手，可以制作任何带有重复构造的模型。如图-5所示，为使用扶手工具制作的遮阳棚架。
图-5
