【技术要点】如何为降板表面填充不同的图案
问题提出： 在平面图中该如何利用填充图案来区别降板跟楼板。
1、中间的楼板为降板（120）-150mm ，下面我们通过“过滤器”来为其填充表面图案。

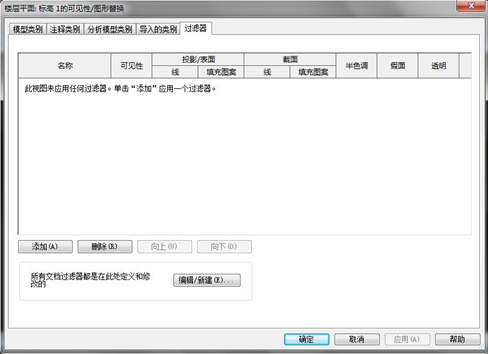

2、通过快捷键VV 打开 “可见性/图形替换”对话框，选中“过滤器”一项。

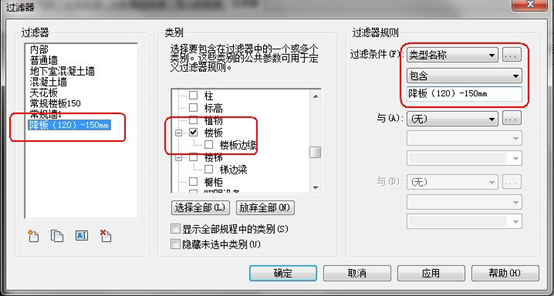

3、通过“编辑/新建”命令，新建一个过滤器，命名为“降板（120）-150mm”,在“类别”里勾选楼板，在“过滤规则”里依次选择“类型名称”、“包含”、“降板（120）-150mm” ,点击“确定”。

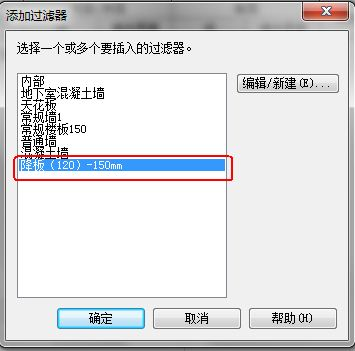

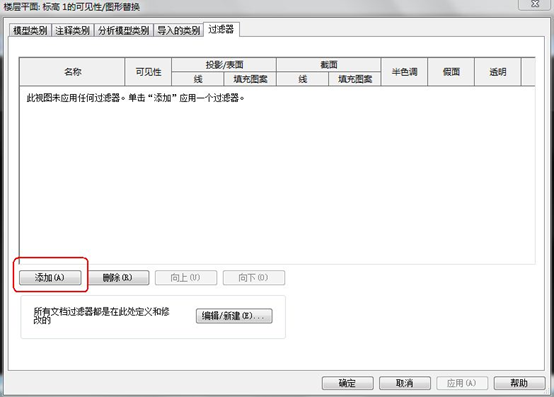

4、添加过滤器

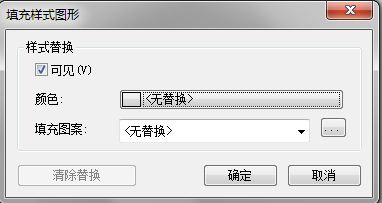

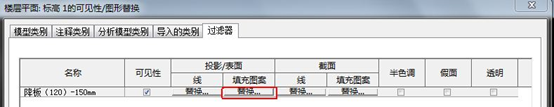

5、在新建的过滤器里，找到“投影/表面”下的“填充图案/替换”并单击。

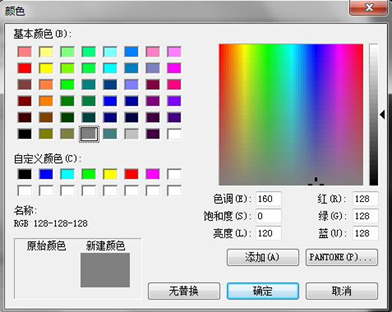

6、为填充图案选择颜色

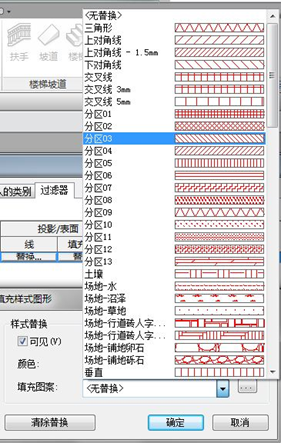

7、在“填充图案”里选择相应的填充图案

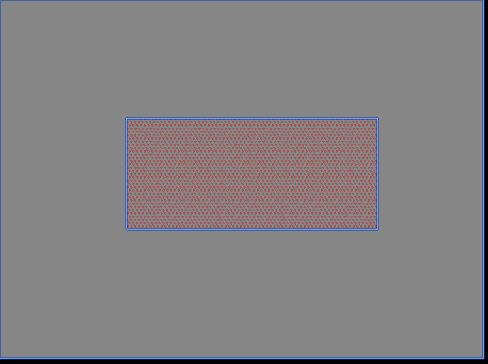

8、确定之后，降板的填充图案设置完毕。
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
