本文将为您介绍如何启用CAD2023的对象捕捉设置。对象捕捉是CAD软件中非常重要的功能之一，它能够帮助用户更快速、准确地进行绘图和编辑。通过启用对象捕捉功能，用户可以将光标对准特定的点、线、圆等对象，从而能够更高效地进行绘制和编辑操作。在CAD2023中，对象捕捉功能得到了进一步的优化和改进，通过简单的设置，用户就能够轻松启用和配置对象捕捉功能。
步骤一：进入CAD选项
首先，您需要打开CAD2023软件，并进入“选项”菜单。您可以通过在软件界面的上方导航栏中点击“工具”按钮，然后在下拉菜单中选择“选项”来进入选项设置页面。
步骤二：打开对象捕捉选项
在选项设置页面中，您会看到一个包含多个选项卡的列表。请点击左侧列表中的“绘图”选项卡，然后在右侧显示的内容中选择“对象捕捉”选项。

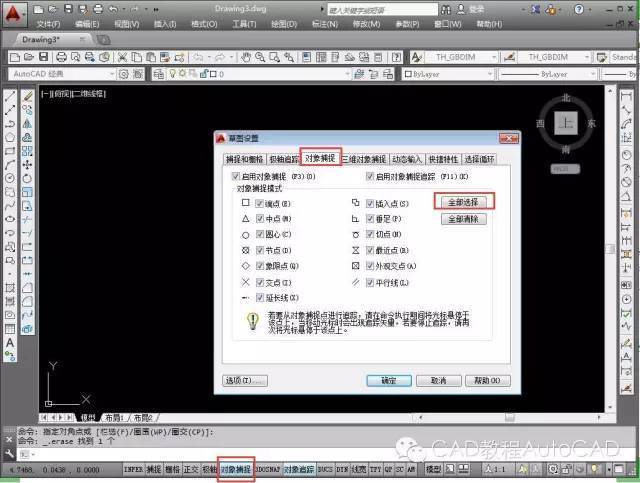

步骤三：启用对象捕捉
在“对象捕捉”选项卡中，您会看到一个名为“启用对象捕捉”的复选框。请确保该复选框处于选中状态，以启用对象捕捉功能。

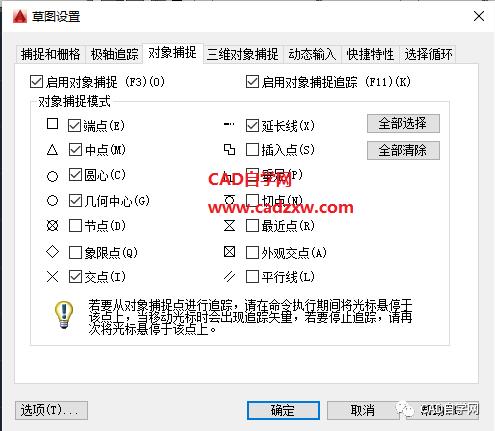

步骤四：配置对象捕捉设置
启用对象捕捉后，您可以根据自己的需求进行进一步的配置。在“对象捕捉”选项卡中，您可以看到一个包含多个对象捕捉设置的列表。这些设置包括吸附点、端点、中点、中心、插入点、垂足、切点等。您可以根据需要勾选相应的设置，以启用对应的对象捕捉模式。
步骤五：设置捕捉距离和捕捉提示
在“对象捕捉”选项卡的底部，您会看到两个滑动条，分别是“捕捉距离”和“捕捉提示”。您可以通过拖动滑动条来调整捕捉距离和捕捉提示的大小。捕捉距离是指对象捕捉功能生效的距离范围，而捕捉提示则是在对象捕捉生效时显示的提示内容。
步骤六：应用并保存设置
完成对象捕捉设置后，点击页面下方的“应用”按钮，然后再点击“确定”按钮，以保存您的设置。从此以后，您就可以在CAD2023中享受到更高效、准确的绘图和编辑体验了。
总结：通过上述步骤，您可以轻松启用CAD2023的对象捕捉设置。启用对象捕捉功能后，您将能够更快速、准确地进行绘图和编辑操作，并提高工作效率。希望本文的介绍能够对您有所帮助，祝您在CAD绘图中取得更好的成果！
