文章来源：星城咨询
在一些复杂的项目中，幕墙造型千姿百态，并不是完全规则的形状，利用常规的幕墙已无法满足项目需要，此时可通过内建体量创建不规则幕墙及通过自适应幕墙嵌板族来完成幕墙嵌板的填充。
一、利用“内建体量”创建幕墙
1、在“体量和场地”选项卡下选择“内建体量”；
图1内建体量

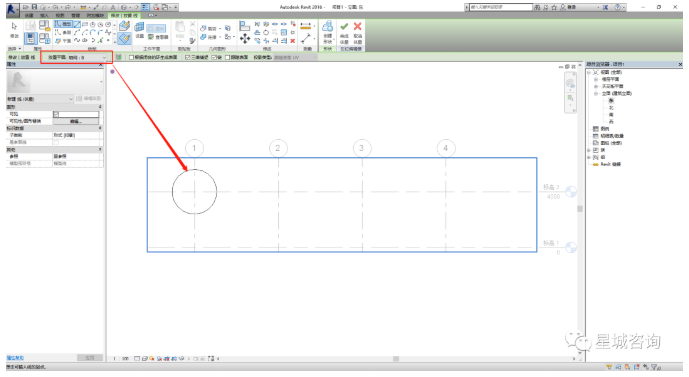

2.选择相应参照平面，创建形状曲面；并重复这个步骤创建完所需要的全部曲面；
图2选择相应参照面绘制形状轮廓
3.选择所有曲面，创建形状；
图3选择全部曲面创建形状
4.单击生成的形状，选择“分割表面”以完成幕墙表面形状的分割样式；
图4分割表面
5.按项目需要，设置“U网格”和”“V网格”的布局参数，完成内建体量创建幕墙。
图5完成内建体量创建幕墙
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
