问题：让结构柱与墙体一样，能够在粗略和精细情况下分别显示不同的填充方式。
在结构柱族中嵌套二维详图构族，利用可见性设置在控制其显示方式。
(1) 创建结构柱族（添加柱材质、宽、深度参数）如（图-1）所示。

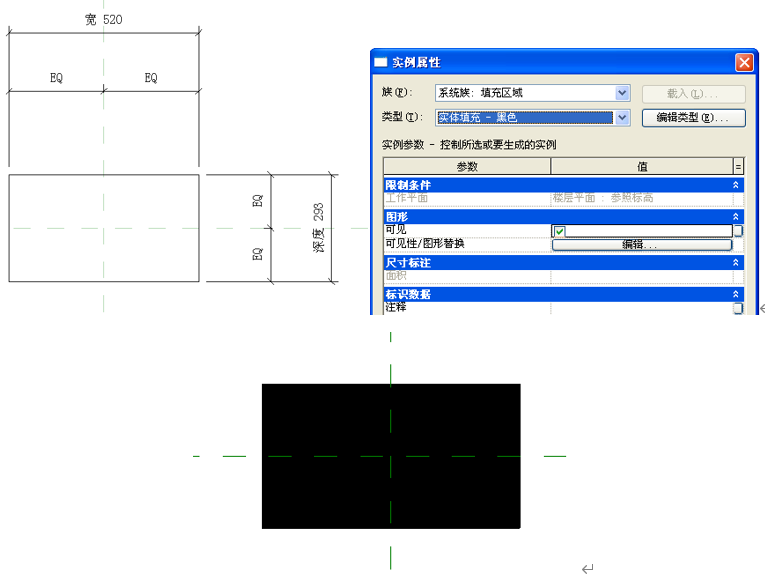

(2) 创建二维详图构件族，在族中创建填充区域，添加宽、深度参数，如（图-2所示）。
(3) 嵌套二维详图构件族，使其参数与结构柱中的参数关联，如（图-3）所示。

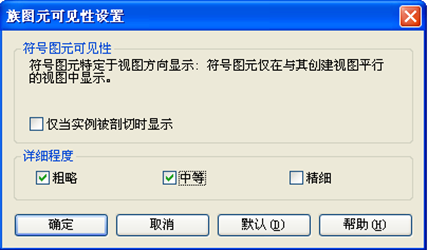

(4) 二维详图构件族的可见性设置，如（图-4）所示。
(5) 载入项目中进行测试。
粗略显示，如（图-5）所示：
精细显示，如（图-6）所示：
