    在Revit中平行管道应如何绘制?

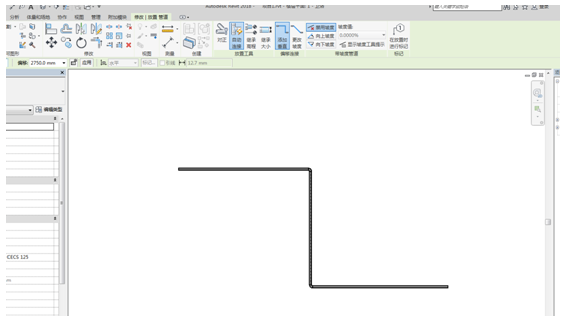

    1)绘制最边缘的一根管道。


    2)选择“平行管道”命令。

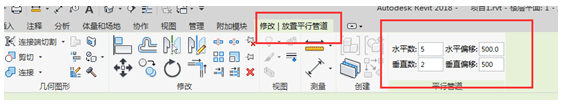

    在“修改/放置平行管道”选项卡上我们可以对平行管道的水平数、垂直数以及水平偏移和垂直偏移做定义。

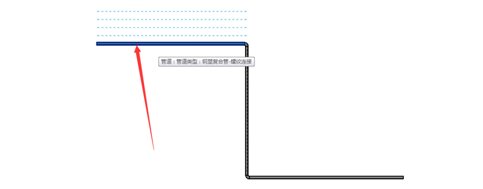

    3)通过鼠标拾取已绘制的管道

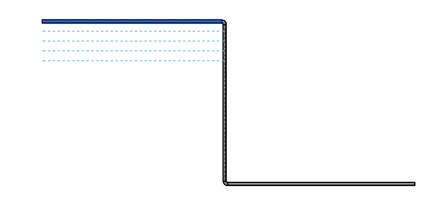

    可以结合键盘“Tab”键来进行整条管道的选择,移动鼠标可以选择向哪一个方向进行平行偏移。

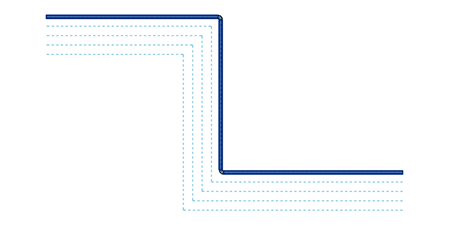

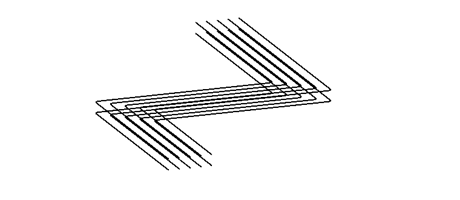

    4)单击左键即可创建管道或管道链(包含弯头等管件)。
