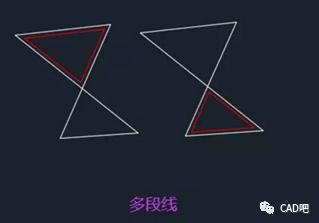

在CAD（计算机辅助设计）软件中，偏移是一种常用的操作，用于创建与现有图形平行或相似的新图形。然而，有时候我们会发现偏移后的图形与我们所画的图形不一致，这可能让我们非常困惑。下面我们来探讨一下为什么会出现这种情况。
首先，要理解CAD偏移后图形不一致的原因，我们需要明确一点，CAD软件是基于计算机算法运算的。当我们进行偏移操作时，CAD软件会按照一定的算法进行计算，然后在屏幕上显示结果。然而，由于计算机算法的限制，偏移操作并不总是能够完美地保持图形的准确性。
其次，CAD软件在进行偏移操作时，会受到一些参数设置的影响。例如，偏移的距离、方向、角度等参数都会影响偏移后图形的准确性。如果我们在设置这些参数时出现了误差，就可能导致偏移后图形与原图形不一致。
此外，CAD软件在进行偏移操作时，还受到图形的复杂性和精度要求的影响。如果原图形非常复杂，包含许多曲线、小细节等，那么偏移后的图形很可能出现不一致的情况。这是因为CAD软件在计算时需要对图形进行折线化处理，对于复杂图形可能无法完全还原。
最后，我们还需要考虑CAD软件本身的缺陷和不足。虽然CAD软件经过了多年的发展和改进，但仍然存在一些问题。可能会出现一些bug或错误，导致偏移后的图形与原图形不一致。
总的来说，CAD偏移后的图形与所画图形不一致可能是由于计算机算法的限制、参数设置的误差、图形复杂性和精度要求的限制，以及CAD软件本身的缺陷等原因所致。为了尽量减少这种情况的发生，我们可以在进行偏移操作前仔细检查参数设置，尽量简化原图形的复杂性，提高CAD软件的版本和质量等。
