来源丨益埃毕教育
排水管属于无压管道。因为排水过程中本身没有压力，所以在管道布置和地面铺地砖时必须留出一定的坡度，坡度控制在0.5-1%左右。室内设有主排水管，留坡度时要求排水管最低端与主排水管连接。
1.绘制排水管道时，在禁用坡度或者坡度值为0.0000％的情况下正常绘制，只需将所有的排水管道建模完成，如图所示。
2.提前调整管道坡度值，在“管理”-“MEP设置”-“机械设置”里，设置排水管道坡度值为6‰，如图所示。

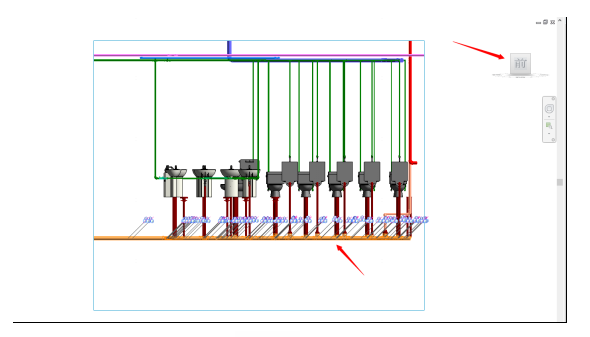

3.在三维视图前视图下，选中所有的排水管道，如图所示。

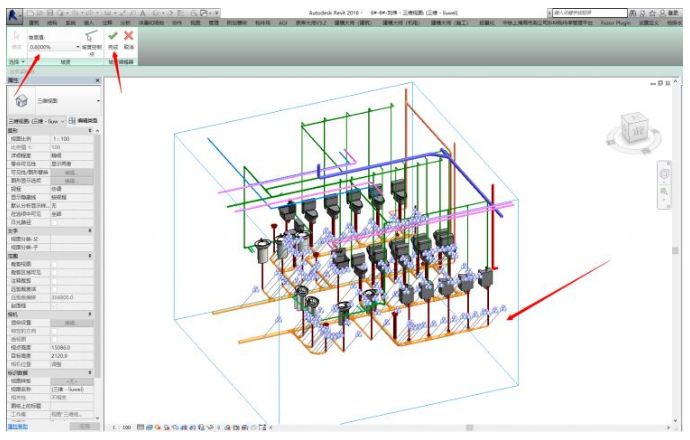

4.在“修改/编辑”中单击“坡度”，将坡度设置为所需要的坡度值，点击“完成”将整个管道设置为统一坡度值，如图所示。1.进入剖面视图，打开“可见性/图形替换”设置（快捷键：vv），如图所示。
意义：可以快速的统一修改管道坡度，加快建模速度，同时可以降低错误率。
-END-
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
