如何在CAD中绘制图纸
计算机辅助设计（Computer-Aided Design, CAD）在工程和设计领域中是一种常用的工具。CAD软件可以帮助工程师和设计师快速、准确地绘制图纸。以下是一些在CAD中绘制图纸的基本步骤。

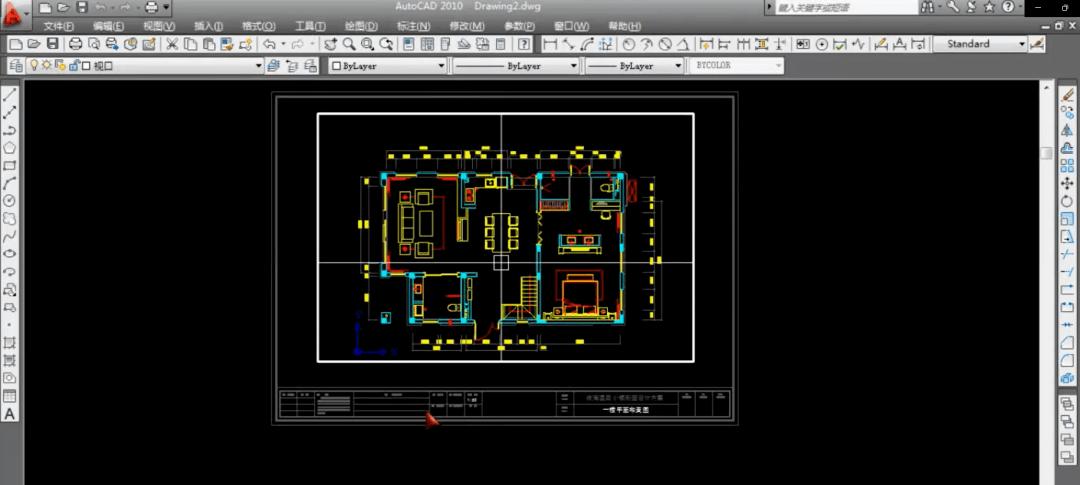

1. 打开CAD软件
首先，打开你选择的CAD软件。一些常见的CAD软件包括AutoCAD、SolidWorks和CATIA等。你可以根据自己的需求选择适合自己的软件。
2. 创建图纸
在CAD软件的界面上，选择“新建”或“创建新文件”等选项来创建一个新的图纸。在这一步中，你需要选择图纸的大小、单位（如英寸或毫米）以及图纸的比例。
3. 绘制基本几何图形
在图纸上，使用CAD软件提供的工具来绘制基本的几何图形，如直线、圆和矩形等。你可以使用CAD软件提供的绘图工具或者输入具体的坐标来绘制这些图形。

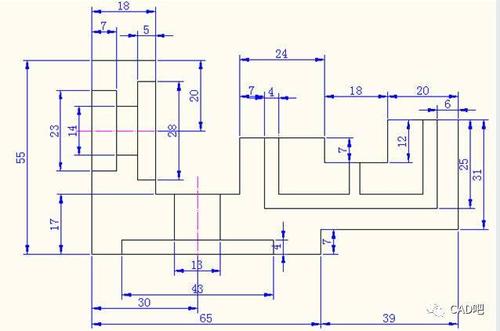

4. 添加尺寸和注释
在图纸上，添加尺寸和注释是很重要的。使用CAD软件提供的尺寸工具来测量和标记长度、角度和半径等。同时，使用注释工具来添加文字和说明，以便其他人能够理解你的设计意图。
5. 细化设计
一旦基本的几何图形、尺寸和注释添加完毕，你可以开始细化设计。根据需要，你可以使用CAD软件提供的功能来生成曲线、表面和体积等复杂的图形。你还可以使用CAD软件提供的颜色和图案来装饰你的图纸。
6. 保存和打印图纸
在完成设计后，记得保存你的图纸。选择“文件”菜单中的“保存”选项，并为你的图纸选择一个合适的文件名和保存位置。如果你需要将图纸打印出来，可以选择“文件”菜单中的“打印”选项，并按照打印机的要求设置打印参数。
综上所述，使用CAD软件绘制图纸是一项相对简单的任务。通过按照上述步骤，你可以快速、准确地绘制出你需要的图纸。无论你是工程师还是设计师，CAD软件都将成为你的得力助手。
