Revit技巧 | Revit楼梯高度怎么改?Revit中绘制同层踢面高度不一样的楼梯需要注意什么?

发布于:2024-11-10 16:50:01

BIM中文网

更多

    楼梯作为Revit中也是一个比较常用的工具,说它难也算难,说简单也算简单,一两篇文章是说不清的,毫无疑问需要经常实战。那我们只能从一些问题中不断地探索这其中的奥妙。

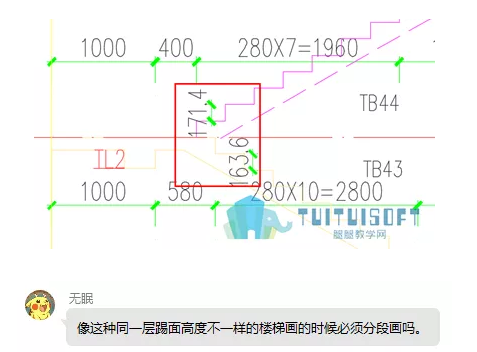

    比如,群里的这个问题


    这个问题说简单也是简单的,一句话,就是要分段进行绘制的。听到这里的时候,也懂了一大半了。那么问题是分段绘制的楼梯需要注意什么吗?

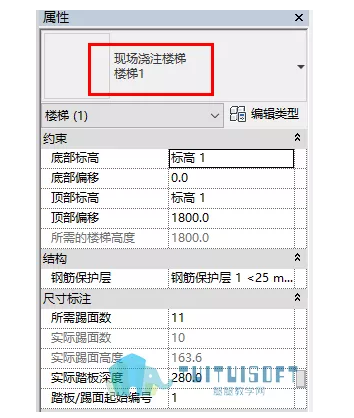

    a、从命名上分析,因为是不同踢面的高度而已,所以楼梯的名称很纯粹,只需要按照图纸内容,直接命名成楼梯1或者楼梯2即可。


    b、如果楼梯1的梯板厚度不一样呢,那分段进行绘制的楼梯,名称该怎么命名,还是按照刚才的方法吗?

    同样是“楼梯1”,首先命名里面肯定是要有“楼梯1”这个字眼存在的。其次大家都知道每个楼梯的“梯板厚度”都不同,如果直接从“楼梯1”中去改,那么里面的参数就会发生变化。

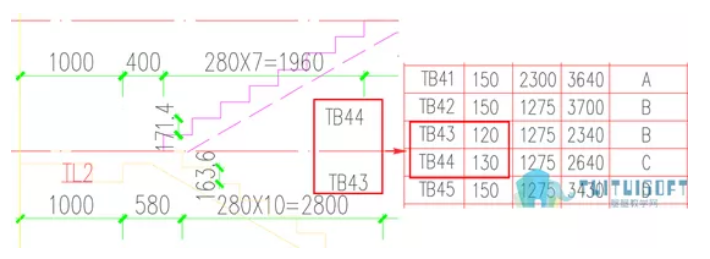

    因此我们可以这样做,通过梯板的厚度对楼梯进行命名。如下图,TB43为120厚,TB44为130厚,因此可以命名为“楼梯1-TB43”、“楼梯1-TB44”吗?


    这样会有一个问题,楼梯梯板类型如此多,为了解决这个问题,我们可以这样命名我觉得更合适些,比如“楼梯1-TB120mm”、“楼梯1-TB130mm”,以厚度进行命名更加的合适,因为楼梯的厚度不会很多种,你们觉得怎么样呢?

    c、像这种类型的楼梯,如果类型一样,梯段什么的高度也一样,也可直接采用”复制”的方法。

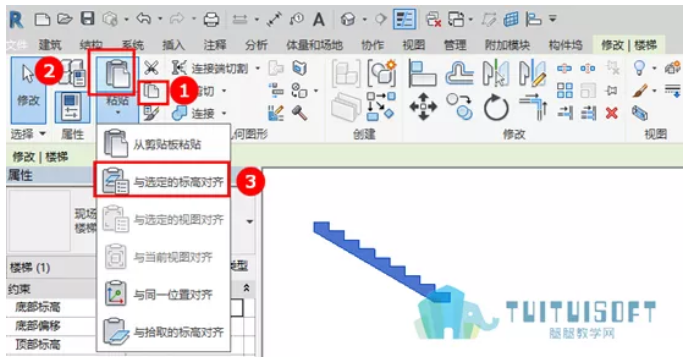

    选中楼梯,然后将楼梯复制到剪贴板,最后再与选定的标高对齐就可以。
