文章来源：益埃毕教育
在项目中，机电调完管综以后经常需要做净高分析图，下面就来介绍一下在Revit里制作净高分析图的两种方法。
方法一：点击“注释”选项卡下，“区域”下拉按钮“填充区域”，如图所示。

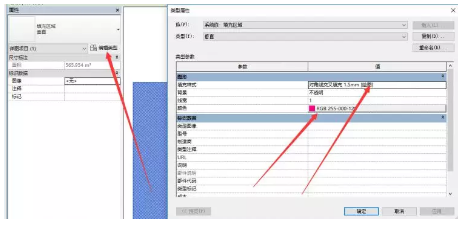

选择合适的填充图案，并设置不同颜色，完成绘制，如图所示。

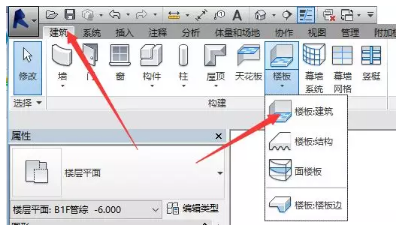

方法二：在建筑选项卡中选择楼板进行绘制，如图所示。

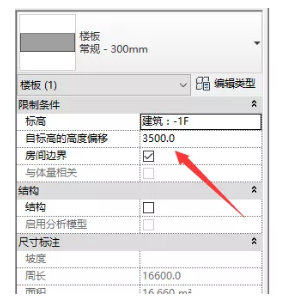

绘制楼板时需要设置相应的标高，如图所示。

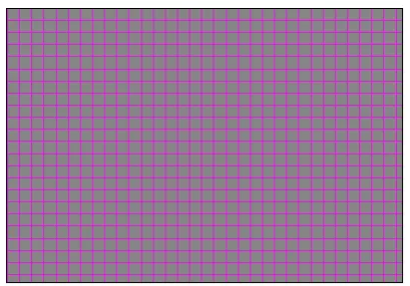

最后添加相应的过滤器，不同标高的楼板过滤器设置不同的颜色，以达到区分不同净高的目的，如图所示。

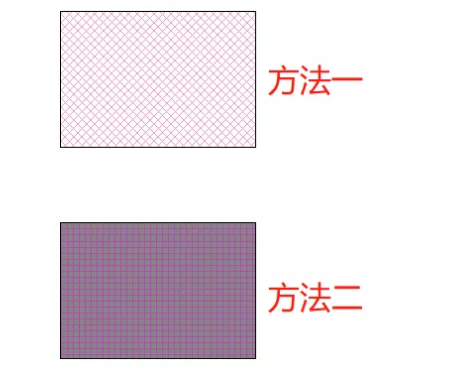

意义：方法一是使用填充区域将其覆盖达成净高分析的目的，方法二是基于楼板填充达成净高分析的目的，如图所示。
-END-
