梁底净高分析
在BIM软件实际操作过程中，建模已经很普遍了，但是要实现净高分析，还是比较困难的。大部分的BIM操作员在过滤器里设置净高的时候还只是依据梁的高度来分类。这样可能会发生偏差，因为有些区域的梁尺寸不会变，但是梁的高度可能会上升或者下降。
净高分析的价值
1、净高分析是指在设计阶段，通过BIM模拟建造，对空间狭小、管线密集或净高要求高的区域进行净高（空）分析，提前发现不满足净高要求功能和美观需求的部位，避免后期设计变更，从而缩短工期、节约成本。
2、没有BIM的时候，我们只有在土建主体结构施工完成、机电安装进行过程中才会发现某些位置的净高已经不能满足要求了，甚至会非常低，这时候再去调整已经基本不可能了。
如何实现净高分析
接下来我就给大家示范下操作：

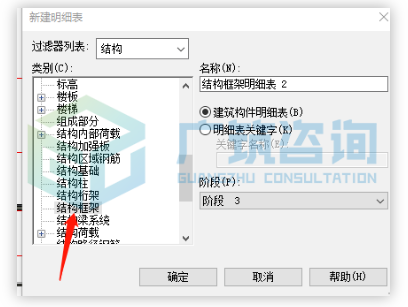

1、选择视图——明细表——结构框架；
2、点击确定以后开始添加字段，需要添加的字段有：类型、长度、体积、底部高程、顶部高程；

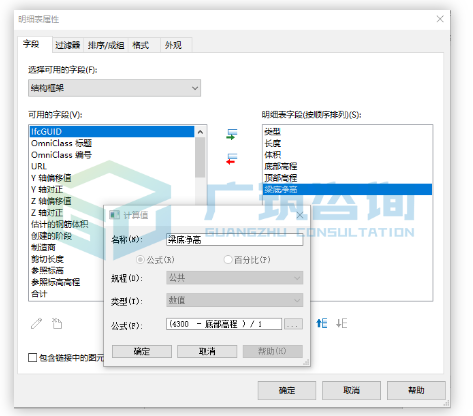

3、在明细表里添加计算值参数：梁底净高，然后再添加注释参数，
梁底净高=层高-底部高程（备注：此处用英文输入法输入公式，并且公式单位不统一时，用/1就可以统一单位了）。

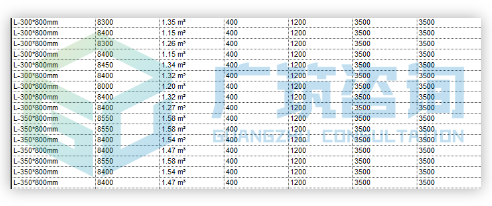

添加注释，并且把梁底净高的数值复制到注释里；
4、创建净高范围过滤器。例如：梁底净高大于等于3500。

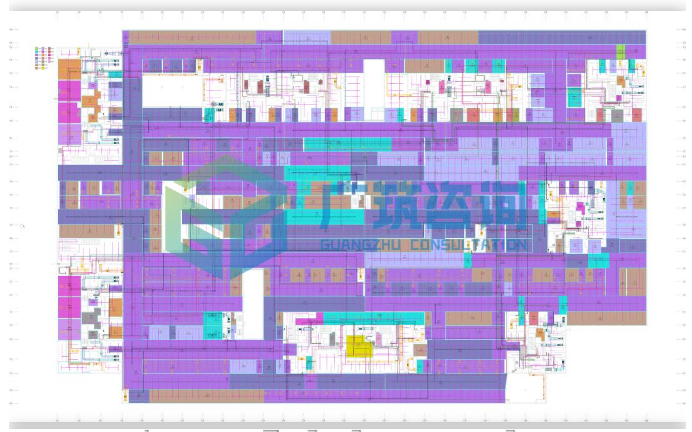

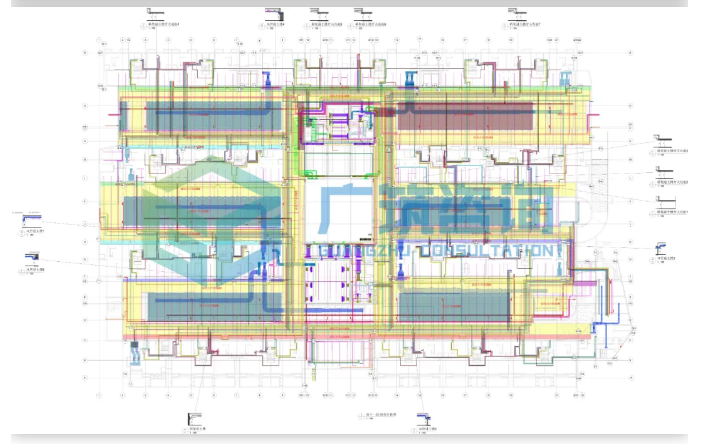

效果图
净高分析作为BIM工作中比较重要的一项，小编今天已经非常详细的给大家讲述明白咯！赶快去练习一下吧！
