Revit在道桥中的配筋应用之桩基配筋
作者：胡成
在房建配筋中，因为有统一的图集标准，且很多国产布筋软件都很成熟，因此Revit在房建配筋中用的比较少。但在桥隧工程中，因为异形结构较多，且没有统一的图集规范，使用Revit进行配筋反而是个不错的选择。并且使用Revit配筋可以快速提取钢筋用量。下面就为大家从最基础的桩基开始，教大家用Revit对桥梁结构进行配筋。

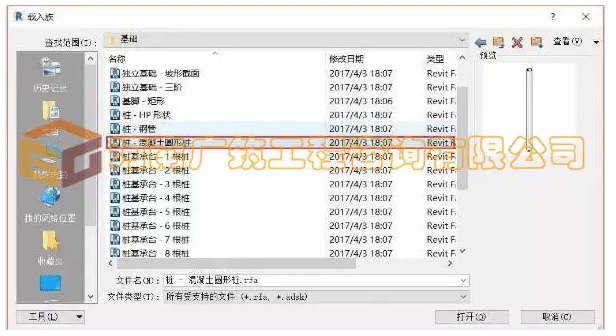

1、首先打开Revit，用独立基础载入系统圆形混凝土桩，并创建一根或多根桩基，若是自建族，在制作族时将族类别设置为“结构基础“即可”。

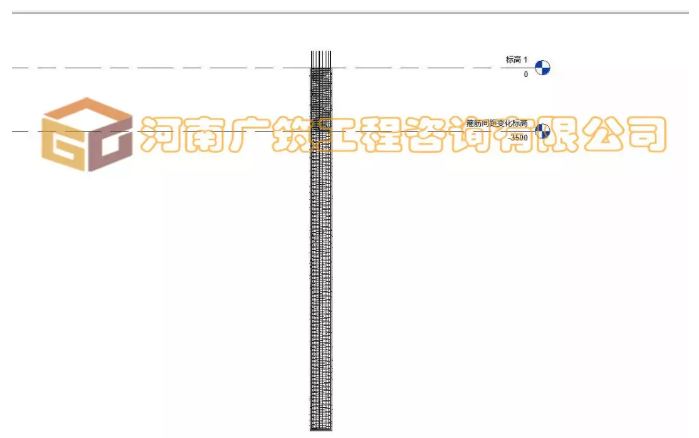

2、将工作平面切换至剖切桩基横截面的标高,为方便后期操作，直接将标高平面定义至箍筋间距变化处，如下图所示：

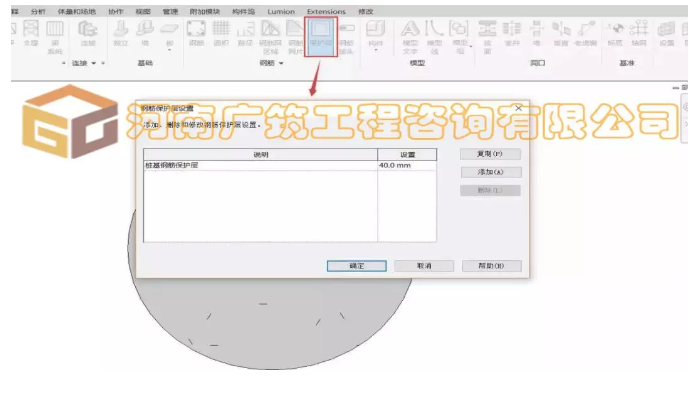

3、设置钢筋保护层，打开钢筋保护层设置对话框，根据项目桩基钢筋保护层进行设置：

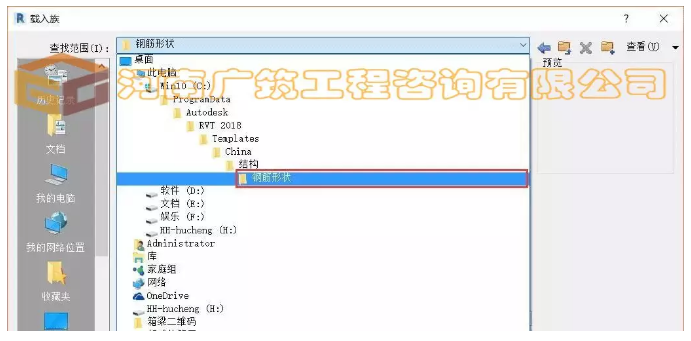

4、设置完成后，点击钢筋面板下的“钢筋”命令，弹出是否载入钢筋形状对话框，按照下图路径，对系统自带的53种钢筋形状全部载入，也可根据需要自行创建钢筋形状，本处不作详解：

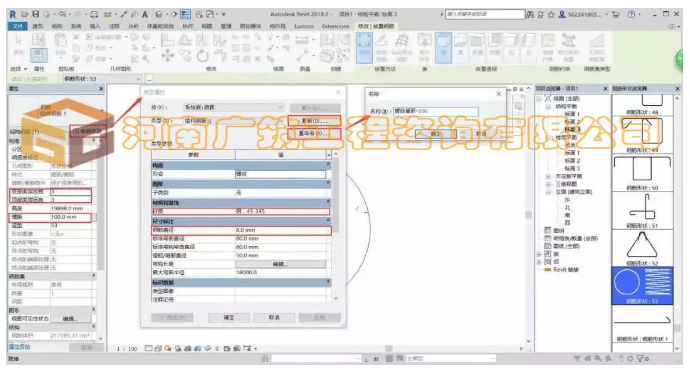

5、首先对箍筋（螺旋筋）进行布置，使用布筋命令在选项栏中可选择载入的钢筋形状，或打开钢筋浏览器进行预览选择。选择系统自带的53号形状，并对各参数根据需要进行修改（必须复制，重命名族，并修改参数），如下图：
6、设置完成后点击混凝土桩基进行布置，布置完成后将视图切换至任一立面视图，并将视觉样式调为线框模式，通过拖拽钢筋形状操纵柄，将第一段加密区螺旋筋布置完成，如下图所示。同样的方法，对非加密区螺旋箍筋进行布置。

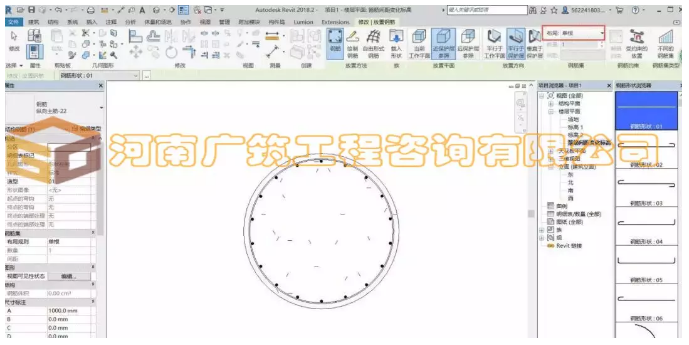

7、下面对纵向主筋进行布置，选择系统自带1号钢筋形状，与箍筋类似，复制，重命名族，并进行相应参数修改，修改完成后布局方式选择单根，放置在螺旋箍筋圈内，并用旋转阵列进行所有主筋生成：
8、主筋伸入桥台的长度可直接通过实例属性中修改，在长度中加上需要伸入的长度即可。
钢筋布置完成后，我们可以根据需要生成“钢筋明细表”，以备材料统计使用。
今天的桥梁桩基配筋就为大家讲解到这里。大家有没有受到启发，对其他部位进行钢筋布置呢？
