关于剖面标记可见性
剖面标记若要可见，裁剪区域和视图范围必须相交。
如果剖面视图的裁剪区域与视图范围相交，则可在平面视图、立面视图和其他剖面视图中看到剖面标记。 例如，如果您重新调整剖面视图的裁剪区域，使其不再与平面视图的视图范围相交，则剖面符号就不会显示在平面视图中。
提示： 剖面实例参数“当比例粗略度超过下列值时隐藏”设置了一个比例，剖面将根据此比例在其他视图中显示或隐藏。 例如，剖面标记可以在比例粗略度超过 1/4"=1'0" 时隐藏。
即使剖面符号的裁剪边界处于关闭状态，它们仍然可以显示在立面视图中。 如果剖面线与高程剪裁平面相交，则剖面将显示在立面视图中。 要查看和修改高程剪裁平面的位置，请在平面视图中选择高程符号的箭头，然后剪裁平面上就会显示拖曳控制点。 如果您重新调整剪裁平面，使其不再与剖面线相交，则剖面就不会显示在立面视图中。
关于剖面视图的宽度和深度
提高剖面视图的精度。
创建剖面视图时，Revit 会设置默认的视图深度和宽度。通过选择剖面并调整其裁剪区域的大小，可以更精确地控制剖面视图的显示。

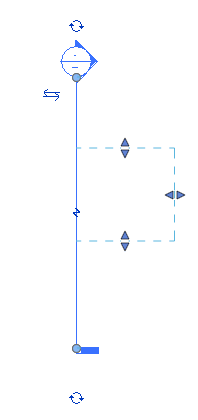

下图显示的是一个剖面及其裁剪区域。
根据需要拖曳裁剪区域上的控制柄，以调整剖面视图的宽度和深度。下图显示的是与上图相同的剖面，但是裁剪区域已经过调整。
关于剖面标头族
通过创建新的剖面标头族，在项目中包含多个符号。
剖面标头族用于创建显示在剖面线端部的符号。 Revit 会指定默认符号，但您可能需要使用自己的符号定义不同的剖面。 通过为剖面标头指定族，可使项目中包含多个符号。
当创建剖面标头族时，应定义剖面标头符号。 所创建的剖面标头符号应指示查看方向。 可以通过绘制箭头来设置查看方向。 如有必要，该符号还应包括双箭头镜像控制柄，以便在必要时翻转查看方向。
提示： 两个垂直参照平面的交点表示符号的原点。 原点是符号附加到剖面线上的点。绘制相应的线。
可以为此符号设置两个参数：“绘图编号”和“图纸编号”。 可以通过放置标记文字来设置它们。 “详图编号”是图纸中视图的编号。 “图纸编号”是图纸的编号。如果将这些参数添加到符号中，则将剖面视图添加到项目中时，这些参数会自动填写。
