文章来源：BIM装配式情报站
檐沟是建筑的一种有组织排水方式，那在revit建模时如何快速的带檐沟的屋顶呢？本节一起来学习下吧。
Step1.先用内建模型的形式来绘制檐沟部分，族类型选择选择常规模型即可。
Step2.建模形式选择放样，先按照屋顶的边界绘制路径线。
Step3.路径绘制完成以后，点击编辑轮廓，转入立面中开始绘制轮廓。

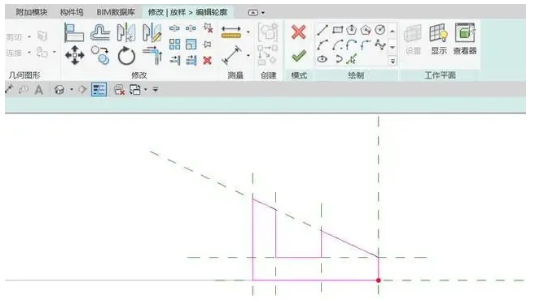

Step4.在立面中绘制檐口的形状，点击对勾以后檐口部分绘制完成。
Step5.完成檐口建模以后，进入相应的标高平面，将屋顶部分绘制完成以后，带檐口屋顶类型就建模完成啦。
本节内容大家学会了吗？
