导读
曲面复杂程度，往往与设计难度、施工难度、造价成正相关。在方案初期，要判断曲面造型是否符合经济和功能要求是个较繁琐和难以准确判断的事情，使用软件来对形态模拟，对设计风险有很好的判断价值，也提供方案优化的推敲价值。
实际应用中会更多的细节和繁琐事会出现，以下是方案中曲面幕墙的一些粗略的探索：
一，先建体量
曲面体量
二，在曲面体量中，按自己需要划分网格，然后用自适应族弄报告参数，表达出嵌板变形情况并用颜色表示。绿色是变形最轻，往红色表示变形越大。变形度0代表单曲。通过这个手段，可以快速直观地对曲面方案设计情况作出判断。见图2，图3。
图2
图3
三，提取明细表，看看嵌板之间的具体数据。能提取嵌板边长、角度、变形度、面积，形成明细表，可以用具体数据判断设计情况。见图4
图4

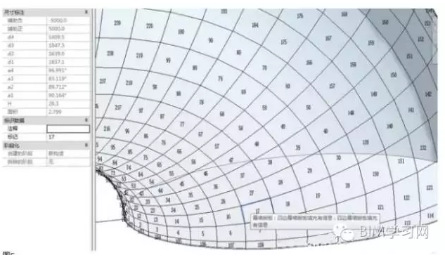

四，方案调整差不多了，我们可以给所有嵌板一个独立标记，方便查找沟通和定位。见图5
图5
五，导出到Excel，方便统计幕墙嵌板数据，如统计面积、长度、成本等。见图6
图6
