1.首先创建两个互相垂直的屋顶如图

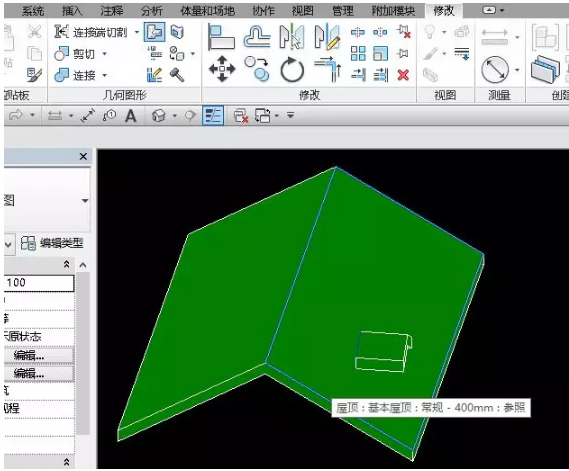

2.屋顶连接。点击“修改”→“”（连接屋顶）命令，先选择屋顶端点处要连接的一条边，在另一个屋顶选择要连接的面，如图

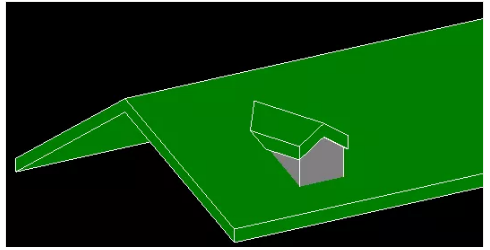

3.屋顶连接效果图
4.绘制墙体

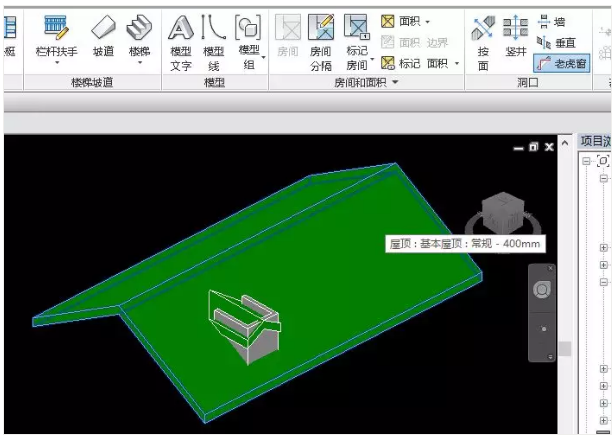

5.创建老虎窗洞口。在“建筑”选项卡中点击“老虎窗”，再选择要被老虎窗剪切的屋顶，如图
6.创建老虎窗洞口轮廓。拾取屋顶/墙边缘（拾取内轮廓线），如图
7.修剪老虎窗洞口边缘线。按TR快捷键，选择要修剪的线（单击要保留的部分）单击“√”，如图
8.老虎窗洞口图

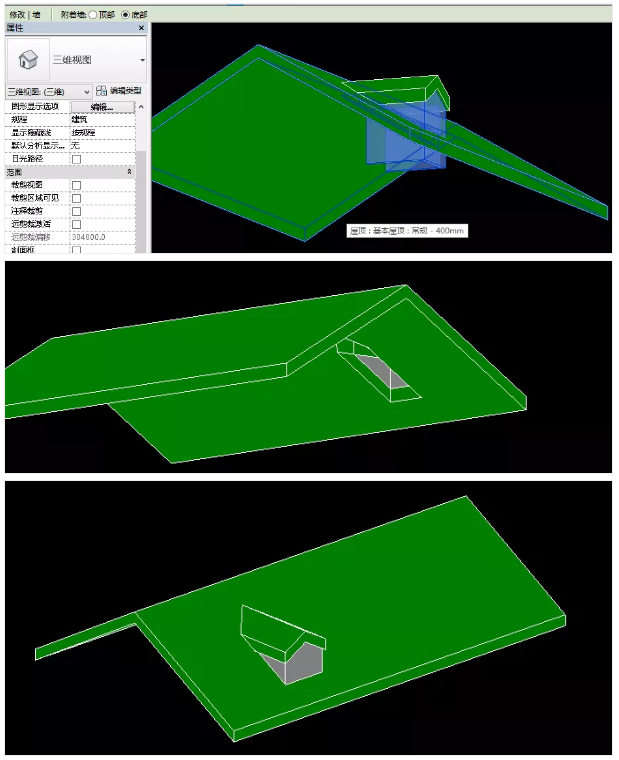

9.将墙体附着到屋顶。选中所有墙体点击“附着（顶部/底部）”在点击要附着的屋面，如图
10.用同样的步骤将底部墙体附着到屋面，点击“底部”，如图
