Revit如何进行弧线的长度标注
【问题描述】
在Revit软件中，如何对弧线的长度尺寸进行标注。近期一些学员在学习过程中遇到了一个疑惑，在Revit软件中，如何对弧形构件或弧线的长度尺寸进行标注，下面我们为大家详细讲解这个技术要点。
Step1：

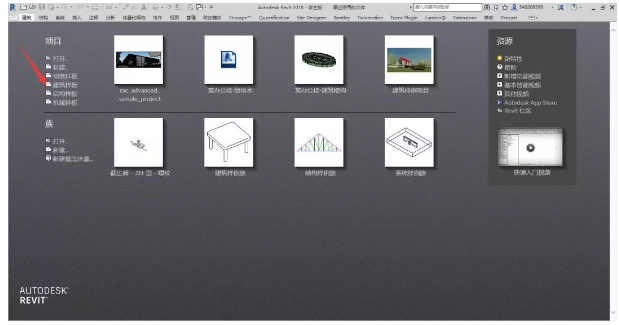

打开Revit软件，建立一个项目文件，如图1所示
图1新建项目文件
Step2：

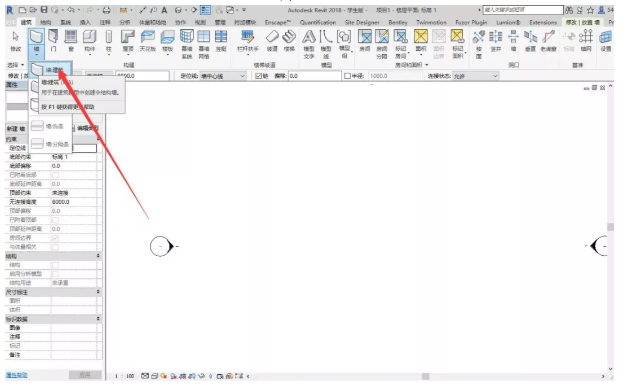

我们以墙构件为例，其他构件同理。新建墙体，如图2

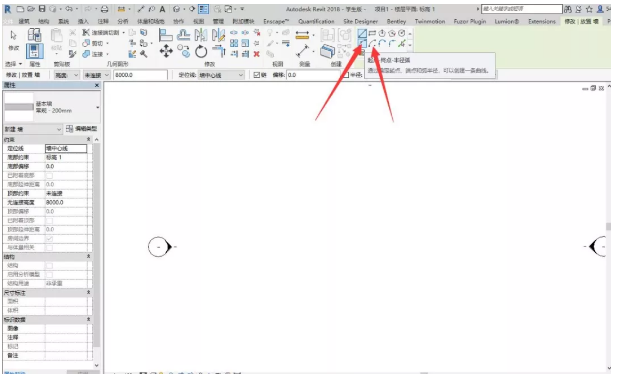

图2新建墙体构件
图3绘制弧形墙体
说明：弧形绘制有两种做法，可以选择两点法，也可以选择圆心半径法，具体区别请自行尝试。下面以圆心半径法绘制为例。

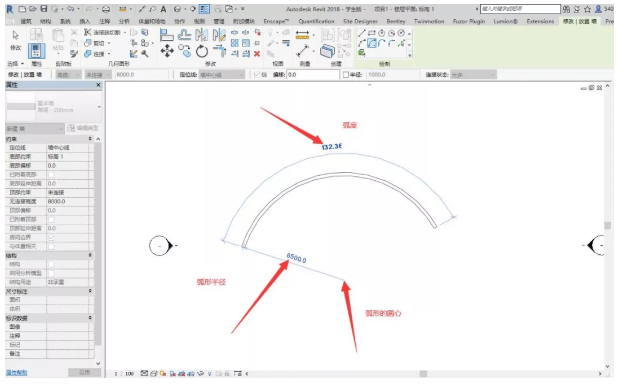

图4圆心半径法绘制墙体构件
Step3：
标注弧形长度。主要步骤如下：选择注释——单击弧长——选中弧线——选中两侧参照

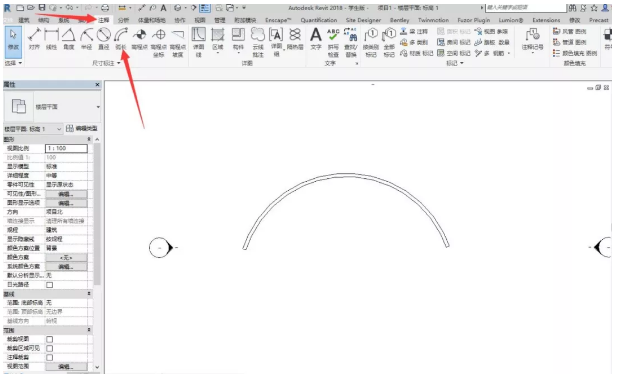

图5选择弧长注释

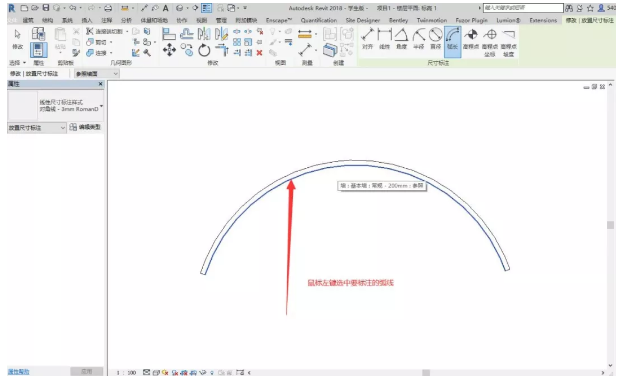

图6选中需要标注的弧线

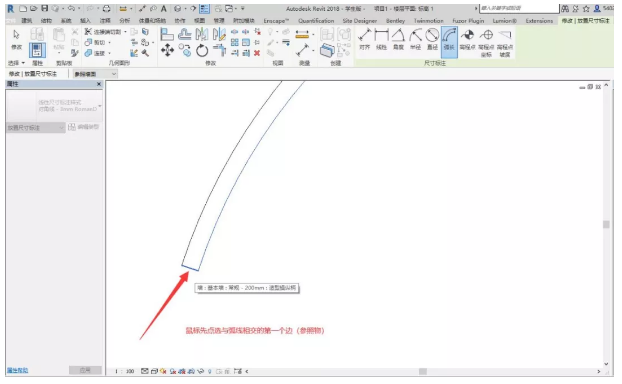

图7选中第一个弧线端头参照物

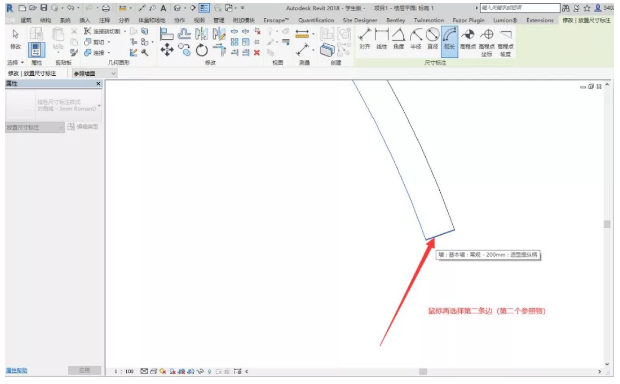

图8选中另一侧弧线端头参照物

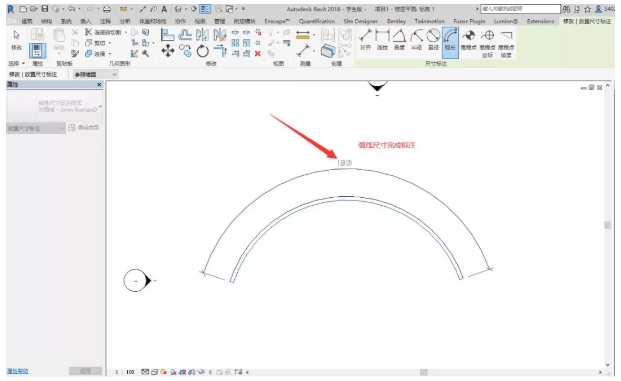

图9完成标注
后记：如果我们需要标注的弧形是一条线而不是构件，换句话说就是没有厚度的弧线，其原理相同。

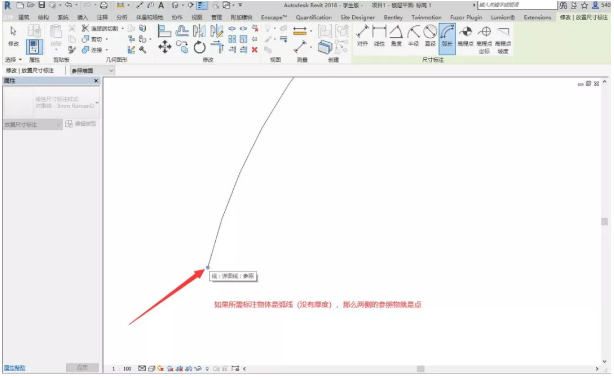

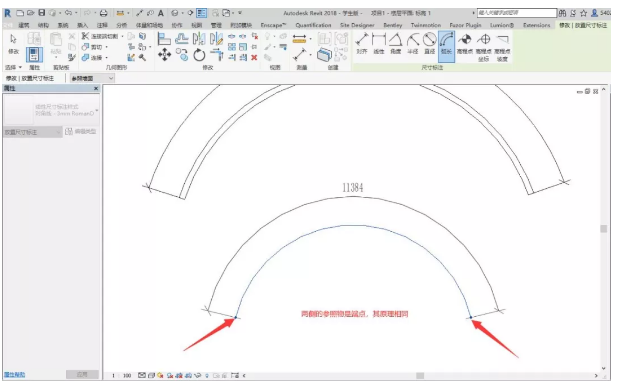

图10弧形的端点参照物是点而不是线，选中即可
图11先选中弧形，再选择两侧端点
【技巧总结】
弧线标注的主要步骤分为三步
第一步：选择弧长注释
第二步：选择需要标注的弧线
第三步：先后选择弧线两个端点的参照物
