文章来源：BIM的乐趣
最近一直在瞎忙，基本没写什么，前两天偶然看到一张图片，就研究了下，看revit能不能做出来，效果基本如下：
看着比较复杂，但是我发现这个还是很有规律的，可以利用幕墙填充图案，来做一个自适应族，生成这个模型。话不多说，直接建模：
第一步：新建一个体量，来创建曲面
先创建两条边线，然后在原点的位置，放置一个点，并抬高，通过样条曲线，创建一个圆弧，如下图：

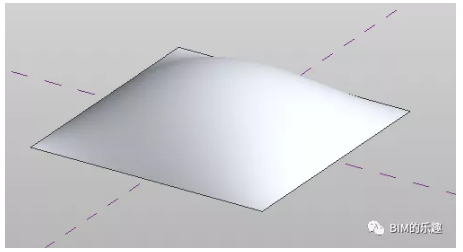

然后选中三条曲线，通过创建形状命令，生成曲面，如下图：
第二步：创建幕墙填充图案族
首先，新建一个基于公制幕墙嵌板填充图案族

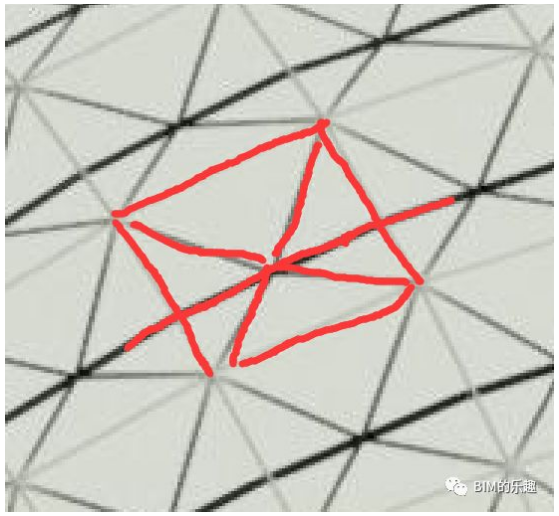

我们来观察下最开始的图，我们可以把其中相同的一部分拆出来，作为我们要做的族，如下图：
按照这个思路，我们可以把顶部的四个角点，作为自适应点，来创建族。直接在族中创建四个参照点，并抬高，如下图：
然后依次选中两个点，创建参照曲线，采用样条曲线创建，并设置为参照线，如下图：
因为我们要创建的是倒立的金字塔形，所以我们要找到底部矩形的中心，我们同样可以通过创建参照点和参照线的方式获得，如下图：
创建好参照线以后，我们可以拖动其中的某个点测试一下，看其他点是否跟着移动。
因为我们要的是结构杆件，所以我们要在参照线上创建圆形断面，如下图：
创建完轮廓，为了方便，我们可以复制所需轮廓，然后通过拾取新的主体，来放到相应的参照线上，如下图：
最后，我们先创建顶面，然后再选中参照线和对应的轮廓，生成实体杆件，并添加相应材质即可，如下图：
杆件都创建完，效果如下图：
第三步：将做好的族载入到项目中，应用即可
首先分割幕墙表面，然后替换填充图案为刚建好的族即可，效果如下图：
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
