通过“族类型”工具，可以为族创建多个类型（尺寸），要执行此操作，尺寸标注必须添加标签，创建多种类型需要修改参数值。

    1、打开Revit软件，单击“公制常规模型”样板文件，如图所示。

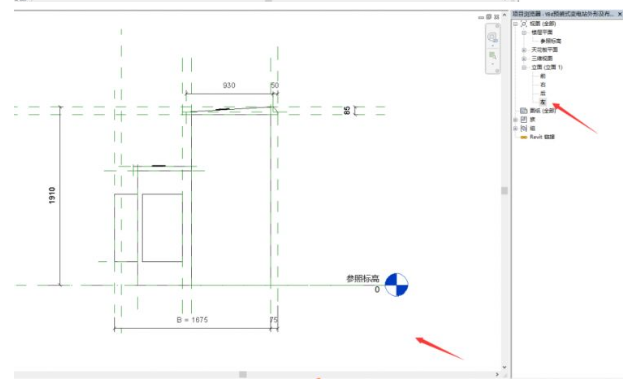

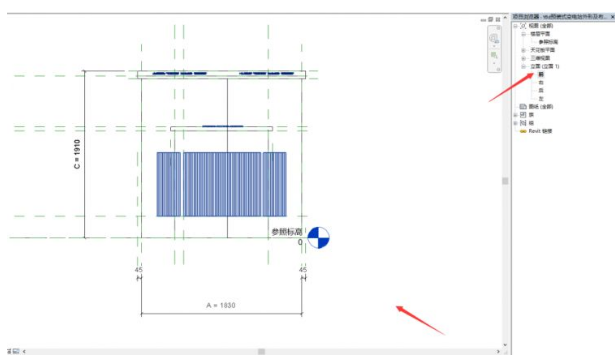

    2、通过“创建”选项卡的“拉伸”工具，创建一个YBd预装式变电站族，并添加相应参数，族命名为“YBd预装式变电站外形及布置”，如图所示。

    3、点击“创建”选项卡的“属性”面板选择“族类型”，按要求在同一个模型文件内创建4种族类型，打开“族类型”对话框新建类型，类型名称（Y）为：YBd预装式变电站外形一，如图所示。

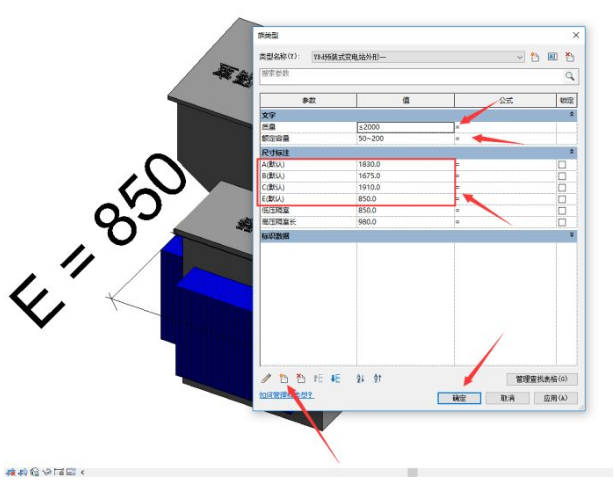

    4、在“族类型”对话框中，为“YBd预装式变电站外形一”类型名称输入相对应的额定容量和质量，如图所示。

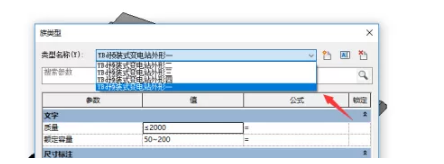

    5、重复2和3步骤，依次创建其它种族类型，类型名称分别命名为“YBd预装式变电站外形二”、“YBd预装式变电站外形三”和“YBd预装式变电站外形四”等，如图所示。

    意义：通过学习上述文章，可以在Revit里同一个模型文件创建多种族类型，每个族类型里面都有一组属性（参数），其中包括带标签的尺寸标注及其值，也可以为族的标准参数（例如材质、模型、质量及其制造商等）来添加参数值。
