序言
大家在做项目的时候是不是遇到过这种情况，自己辛辛苦苦做了一个很好的Revit模型（尤其是精装修项目）需要给客户展示交付或者单纯自己想给亲朋好友嘚瑟一下，这个时候会面临一些问题：如果直接把模型发过去，可能会造成项目资料外流，甚至有可能影响将来的收款，并且模型直接发过去，对方还不一定可以打得开；如果发一些渲染的图片和视频吧，视角又会很局限，而且可能在沟通上双方不在一个频道造成多次返工。
如果既能让对方不用安装额外的软件就能看到模型，自由浏览，同时又不会拿到真正的模型源文件就好了。
其实要达到这种目的很简单，只需要把Revit模型导出为可执行文件即可（比如windows系统上的.exe文件）方法也很多，这里我们先介绍一下通过图软的BIMx来实现的方法。
那么用BIMx来导出可执行文件有什么优点呢？主要一是它的兼容性比较强，模型导入过程中不易丢失；二是它的渲染效果还可以；三是它导出的文件体积很小，后期传输方便，并且对电脑配置要求不高；四是它支持的系统多，还可以导出MAC系统的可执行文件等等吧……
思路

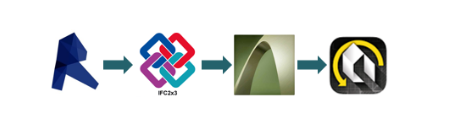

流程图
如图，我们将以IFC为中间格式，实现模型的流转，所幸的是ArchiCAD对于IFC的支持度很好，不信的话这里可以做个小实验，把Revit模型导出的ifc文件分别再导入Revit本身和ArchiCAD里，对比一下你就会明白ArchiCAD所倡导的OpenBIM所言不虚，以及Revit在这方面表现的是有多坑爹。这里值得注意的是软件的版本，如果我们想要得到的是.exe或者.dmg的脱机文件，那么ArchiCAD16是后一个支持的版本了，后面的版本加入了BIMx超级模型的功能，很强大但是要查看的话还是需要额外装一个浏览的软件的。
下面我们采用Revit2016及ArchiCAD16来详细介绍其实现过程。
流程
1、在Revit打开需要导出的模型，点击左上角Revit图标→导出→IFC；
这里需要注意的是如果你的模型是以链接的形式组织在一起的话，需要分别打开各个链接文件分别导出，因为导出IFC文件不包含所链接的模型。
2、在弹出的导出界面点击文件类型下拉选择IFC2x3，然后点击保存之后重复上述步骤把所有要导出的文件都导出来；
3、好，我们转战ArchiCAD,打开ArchiCAD新建一个空白的文档，然后点击文件→特殊文件→合并；
4、找到我们刚刚导出的ifc文件位置，这时候看不到的话就点击文件类型下拉选择IFC文件就可以看到了，选择一个然后打开；
5、如果调出下图的警告说明我们没有安装ArchiCAD的MEP模块，没关系，我们点否，让它转化加载完后会弹出楼层匹配对话框让我们定位，根本实际需要来调整，默认点按原点点击确定就可以了，把每个ifc文件都如此这般导进来；

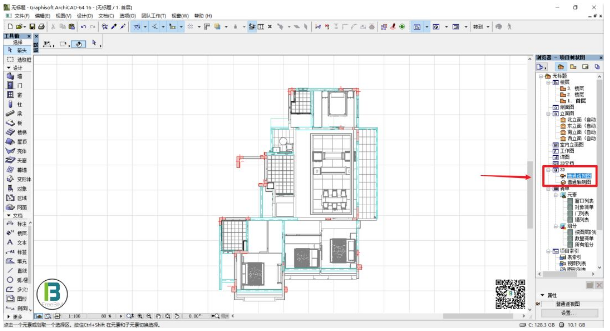

6、在右侧的浏览器-项目树状图里找到3D点击一个进入三维视图，看看是不是还可以，丢失现象并不严重，可以查漏补缺一下；
7、接着，我们点击文件→为BIMx导出；
8、在弹出的对话框里当右下角的导出不再灰显可以点击的时候就大胆地点击它；

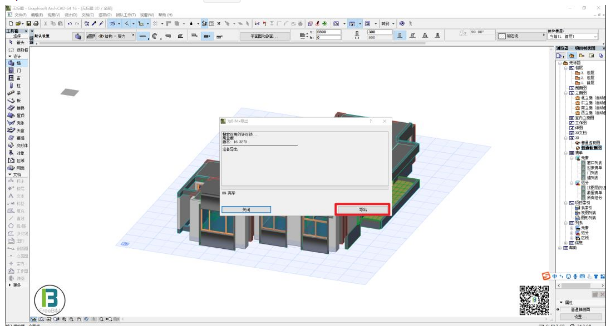

9、等它导出完，右下角的加载可以点的时候就接着大胆地点击它，这时会启动BIMx等会就能看到模型了；

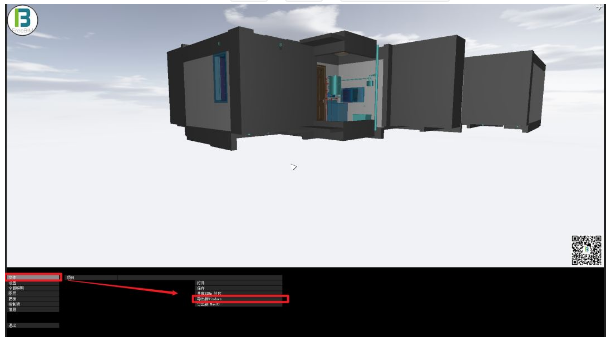

10、然后我们在BIMx里设置一番就可以导出了，怎么设置呢，点击键盘ESC键会在左下角有设置项，根据需要调整一下，导出的话选择文件→项目→导出到windows；

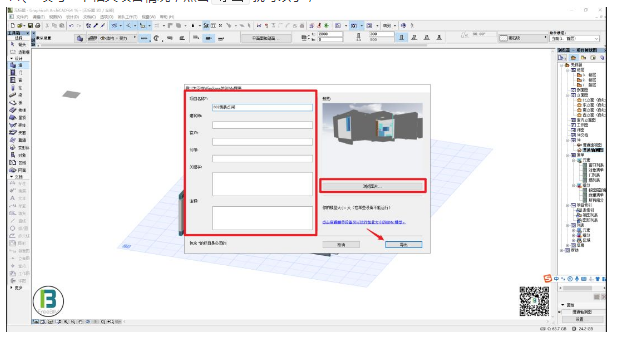

11、填写一下相关项目情况，点击导出就可以了；
12、我们看一下最终导出的样子吧。
后记
其实ArchiCAD还做了一款与Revit实现互导的插件，当然也是基于IFC的，但基于自身做了些优化，也可以试试。
