在机电管线建模时我们在有些时候需要自己做一些阀门族，但是我们会发现我们自己做的阀门族没法实现自适应管道管径，如图1，我们在放置阀门族时候会出现这样的结果，这显然不是我们需要的，一般这样的阀门族我们需要手动去复制族类型修改公称直径去匹配管道尺寸，今天我们介绍一种创建可以自适应管径的阀门族的办法，当然对于复杂阀门族我们需要用到CSV查表族，我们会在以后的分享中和大家细聊查表族。今天我们来聊聊如何实现自适应来实现图2的效果。

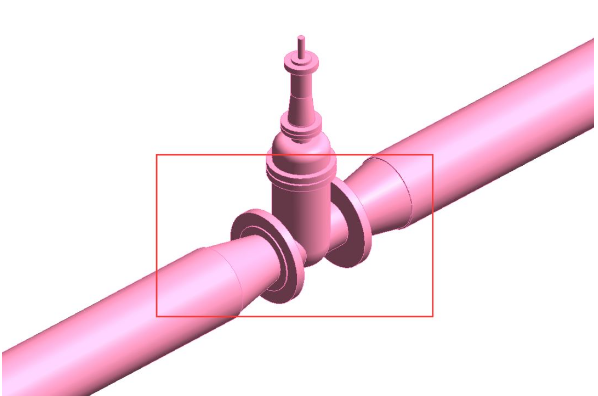

    图1

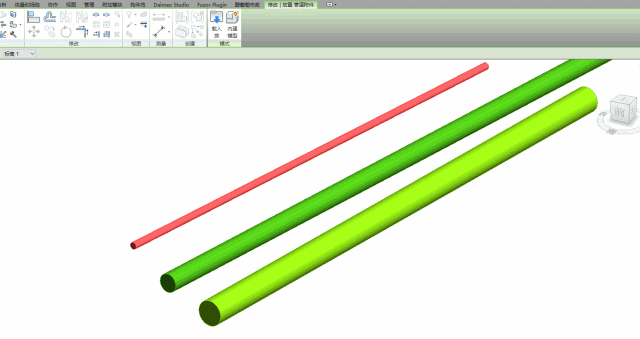

    图2

    敲黑板！下面是重点：

    1.新建公制常规模型族样板，将族类别改为管道附件，之后新建一个族参数名称为“公称半径“，选择参数类型为”实例参数”，如图4所示

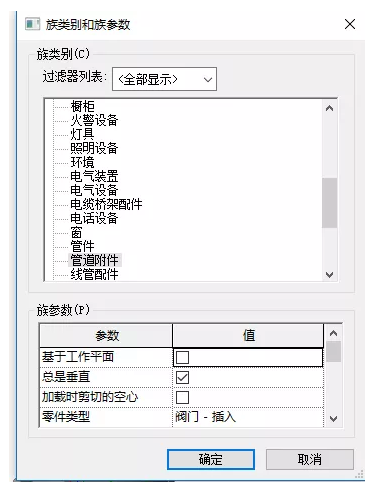

    图3

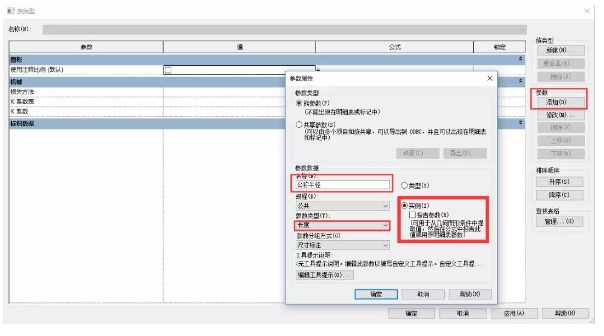

    图4

    2.在做好的模型中添加“管道连接件”，我们需要做的是把“管道连接件的半径和之前设置的”公称半径“参数关联，如下图5、6、7所示。

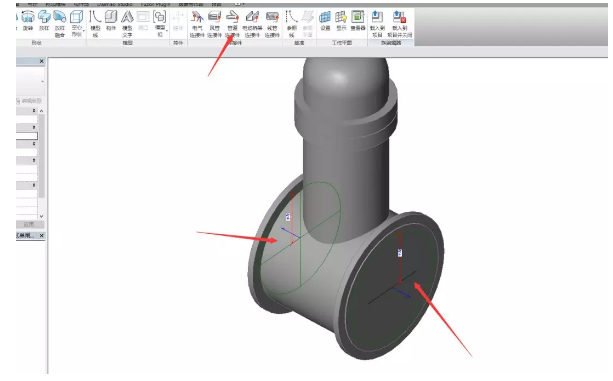

    图5

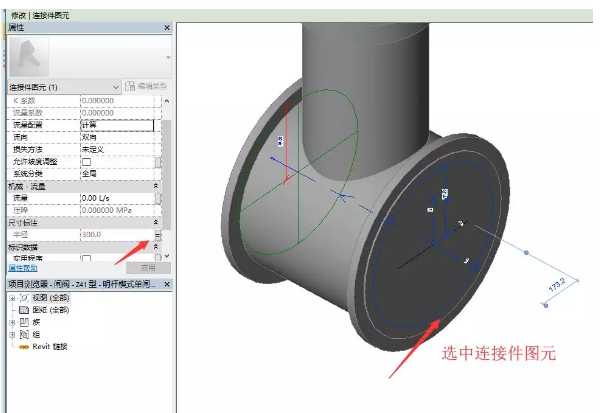

    图6

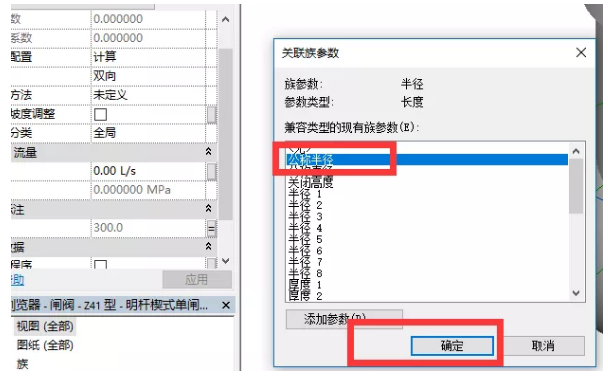

    图7

    这样操作，把族载入到项目中试试看，就会自适应了哦。
