（一）当选择“链”选项时，Revit将提供上一根梁的端点作为下一根梁的起点。要使用“链”选项绘制梁，请执行下列操作：
（1）单击“结构”选项卡“结构”面板“梁”。
（2）在选项栏上单击“链”。
（3）将第一根梁放置在链中。

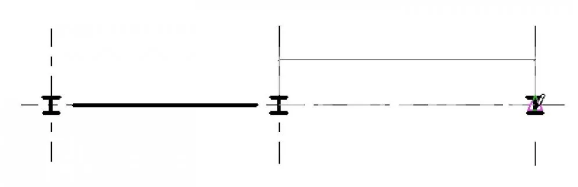

（4）通过单击梁的端点来放置每一根附加梁。
由于弯曲梁的几何图形可以弯曲，因此在平面和立面两种视图中都可以绘制弯曲梁。
要绘制弯曲梁，请执行下列操作：
（1）单击“结构”选项卡“结构”面板“梁”。
（2）单击“修改|放置梁”选项卡“绘制”面板，并选择一个曲线工具，在绘图区域中放置必要的点，以便完成曲线选择。
样例
弯曲梁有分析模型，可以是平滑或分段模型。如果分析模型是分段的，可以调整段的数目和位置。有关详细信息，请参见分段分析模型。

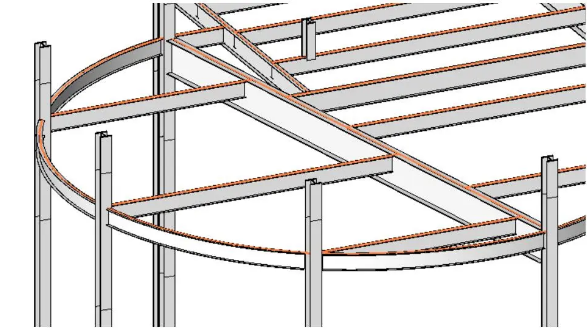

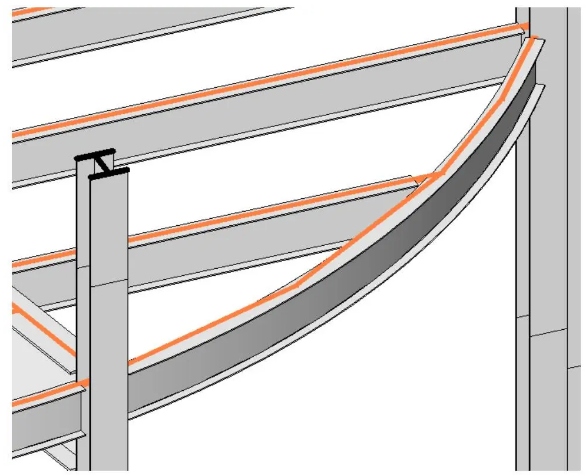

平滑分析模型：

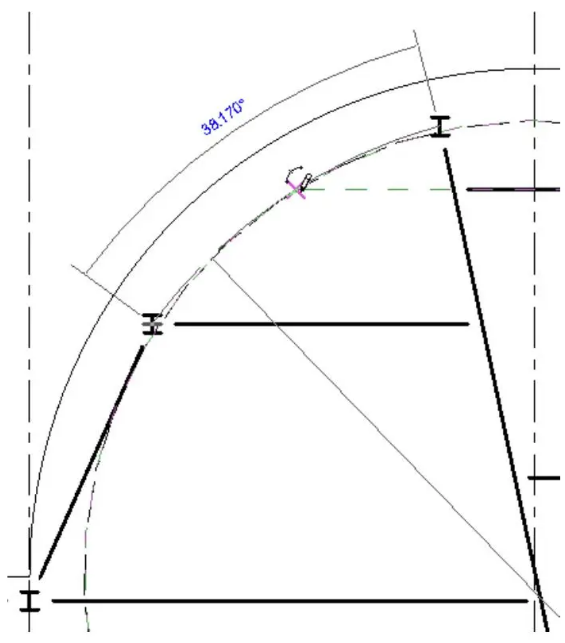

分段分析模型：
如果项目包含需要为其添加梁的复杂斜构件，则可以使用下列步骤将梁匹配到不平坦的柱、屋顶、结构楼板或墙。
（二）调整斜梁
（1）选择梁，该梁连接到位于不同高度的两个结构构件或已变形模型对象。
（2）在“属性”选项板中：
在“限制条件”下，输入一个值作为梁的“起点标高偏移”。输入一个值作为梁的“终点标高偏移”。单击“应用”。
（3）确认您已经输入了正确的偏移值。

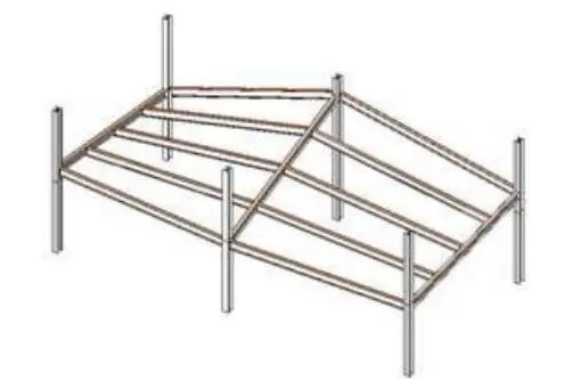

斜梁建模的示例

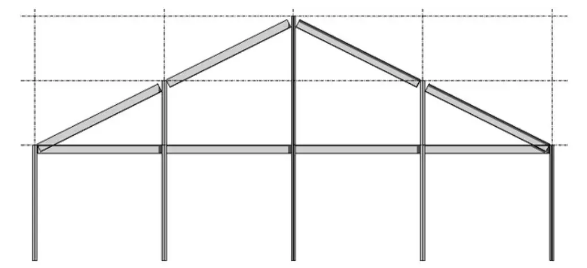

注意：已经调整偏移值的梁会独立于当前工作平面，或者不受当前工作平面约束。同样，任何附着到斜梁的结构图元也将不受约束。使用“修改|结构框架”选项卡的“工作平面”面板上的“编辑工作平面”或“拾取新的工作平面”按钮，可以将自由图元附着到另一个工作平面。使用“三维捕捉”选项，通过捕捉任何视图中的其他结构图元，可以创建新梁。这表示您可以在当前工作平面之外绘制梁和支撑。例如，在启用了三维捕捉之后，不论高程如何，屋顶梁都将捕捉到柱的顶部。
（三）在创建斜梁系统时，三维捕捉也很有用。
（1）单击“结构”选项卡“结构”面板“梁”。
（2）在选项栏上，选择“三维捕捉”。
（3）单击任何结构图元以指定梁的起点。
注意启用三维捕捉后，不论端点平面如何，您都可以准确地选择任何结构图元的端点。
（4）单击其他结构图元以指定梁的端点。
