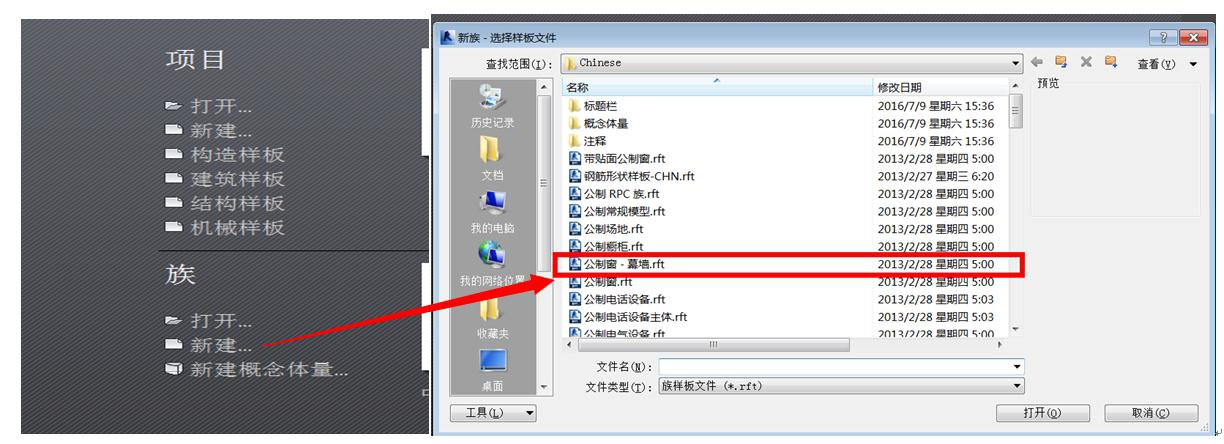

族——新建——打开公制窗-幕墙， 如图：

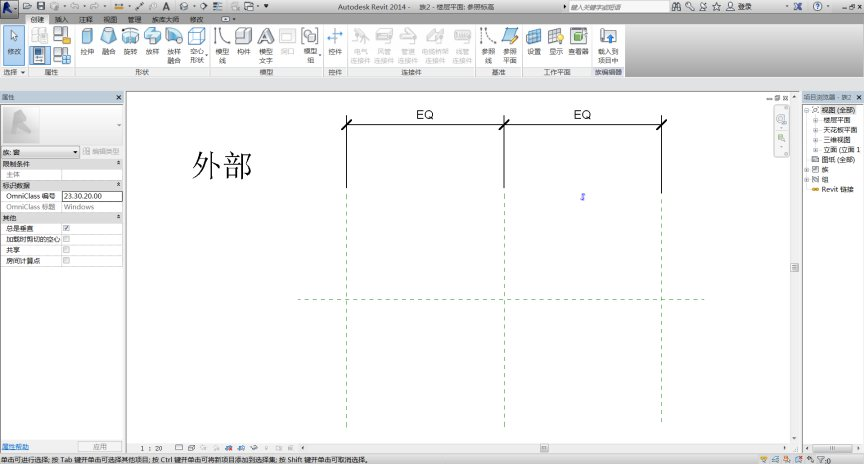

2. 打开后如图：

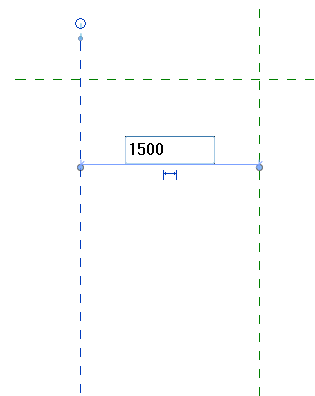

3. 将两边的参照平面与中间参照平面的距离改为 1500， 如图：

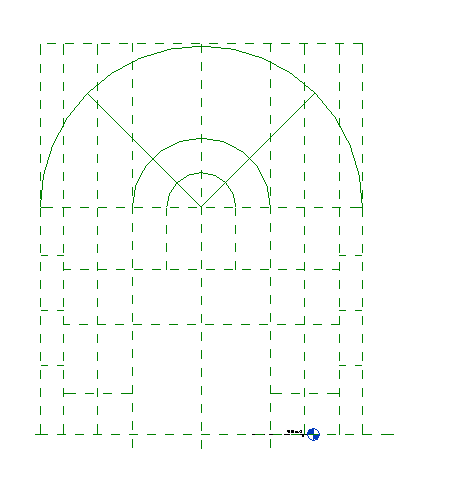

4. 在根据幕墙的形状用参照平面和模型线画出如图样子：

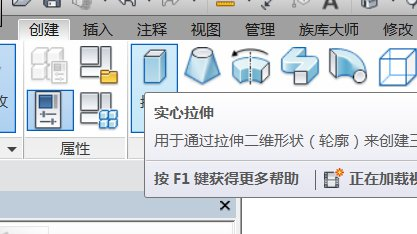

5. 点击： 创建——拉伸， 如图：

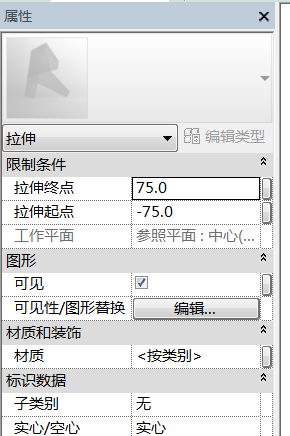

6. 由于竖挺的后度是 150mm， 所以将属性栏中的限制条件改为 75 和-75， 如图：

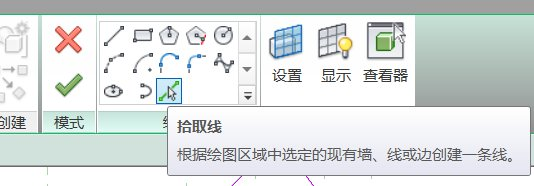

7. 点击拾取线的方式， 如图：

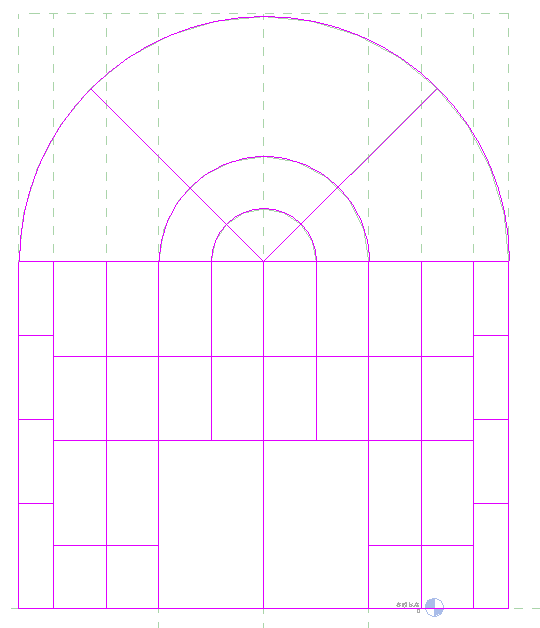

8. 画出以下形状。 如图：

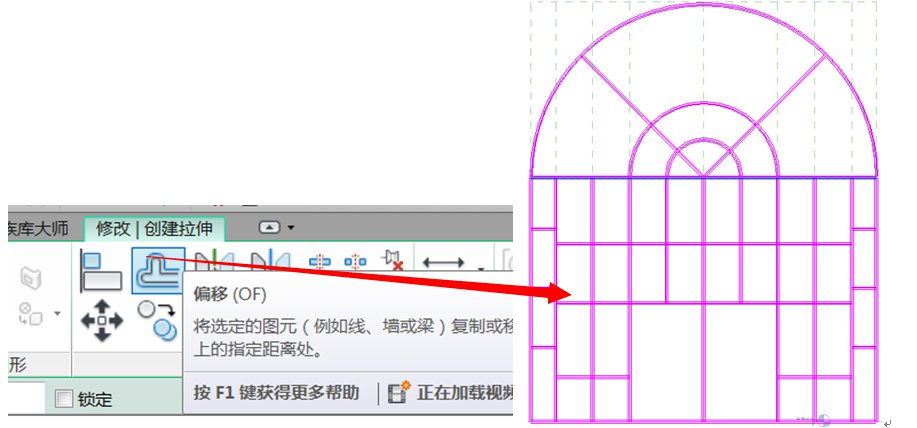

9. 竖挺的宽度是 60， 所以左右偏移 30， 如图：
10. 删除偏移之前那条线， 并剪切， 得到闭合的线， 如图：

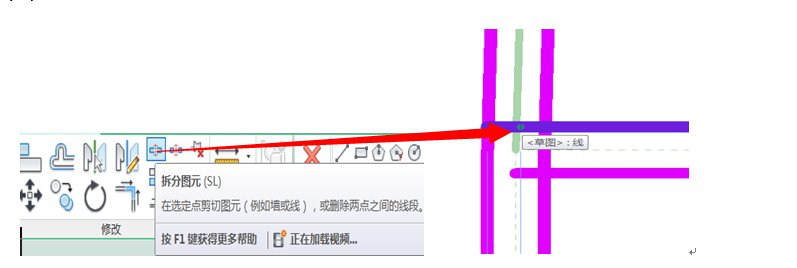

(1) 拆分图元

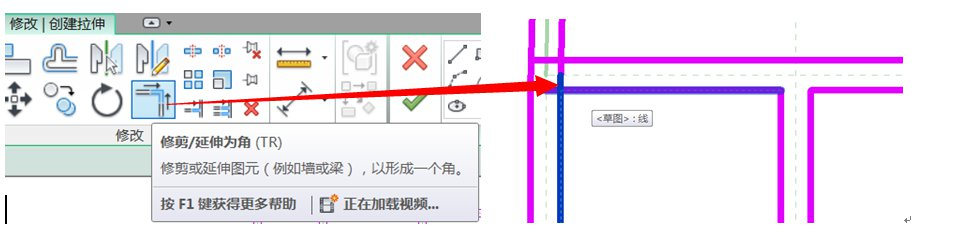

(2) 修剪

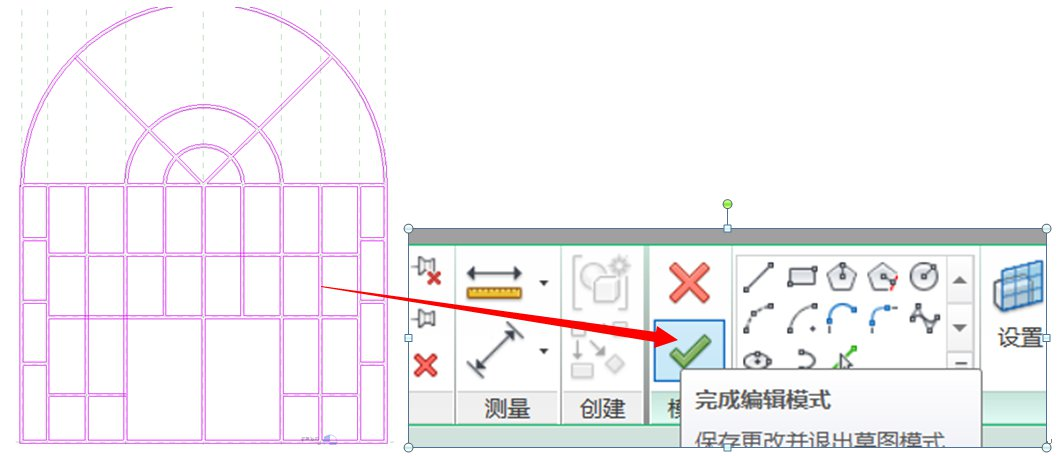

(3) 最后， 如图;

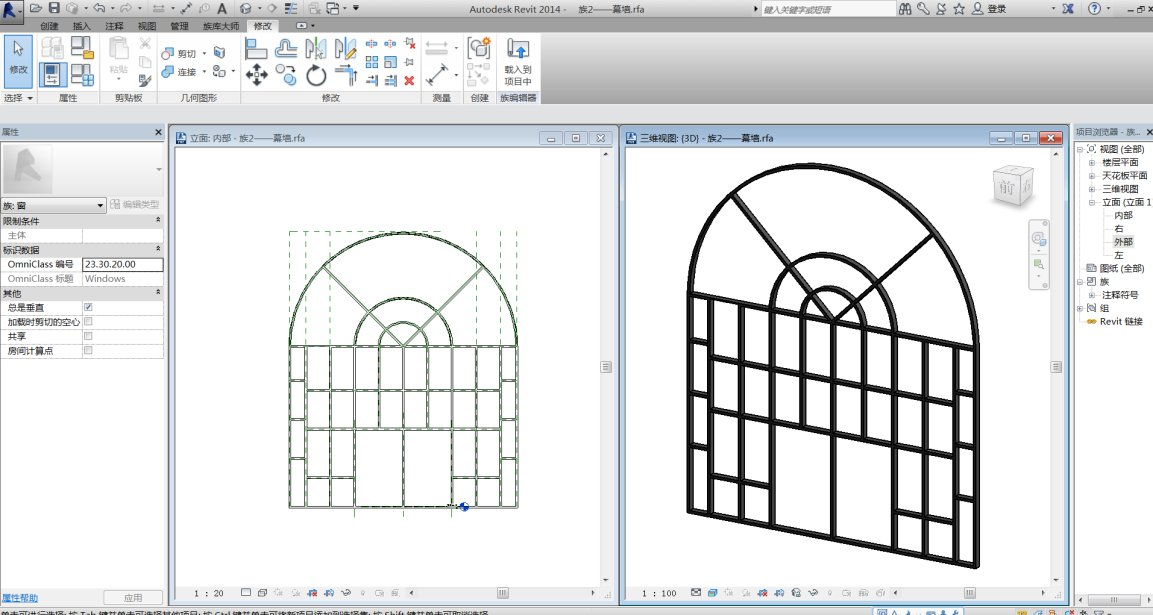

11. 打 开 三 维 视 图 ， 如 图
幕墙组创建完成
12. 保存
