关于Revit中使用体量创建异型空间网架的方法

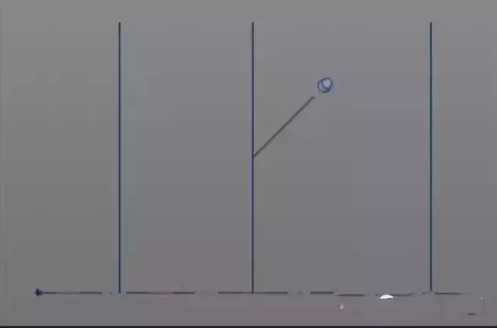

首先新建概念体量，将垂直工作面往左右分别复制一个或多个(根据自己需要创建的模型来定)

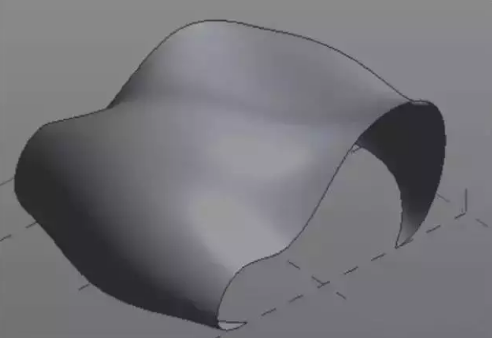

通过设置不同的工作平面，然后在三个平面上分别用样条曲线分别绘制出自己想要的一个形状，然后选中三条曲线，创建实心形状，如下

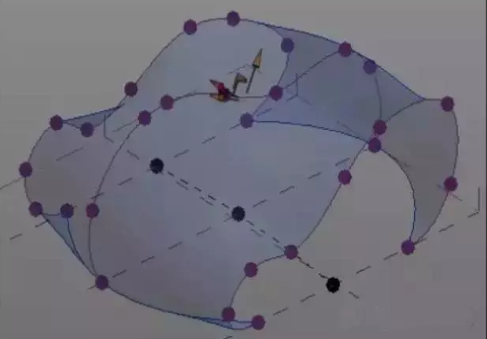

也可以通过‘透视’来再次修改形状，如下

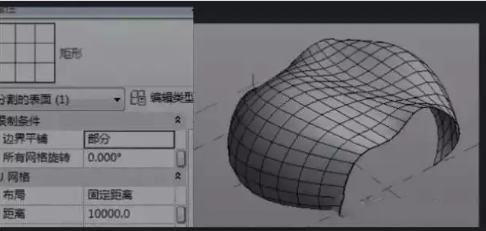

接下来可以来分割网架，可以对网格的形状及距离进行修改
接着绘制嵌板模型，通过绘制嵌板样式来达到一个自己想要的形状;

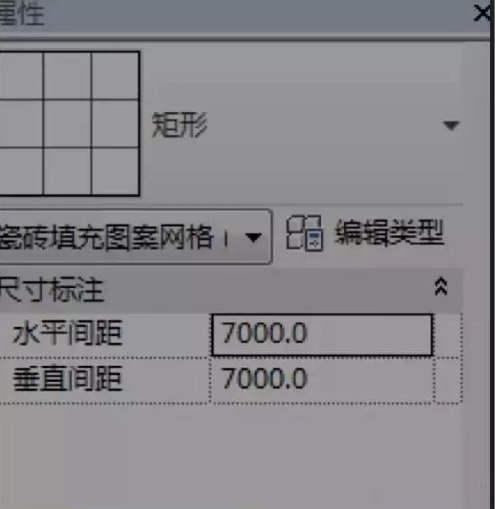

首先新建一个基于公制幕墙嵌板填充图案，打开后，把底部网格的距离设置成网架分割的距离，如下
接着绘制一个网格嵌板，如下

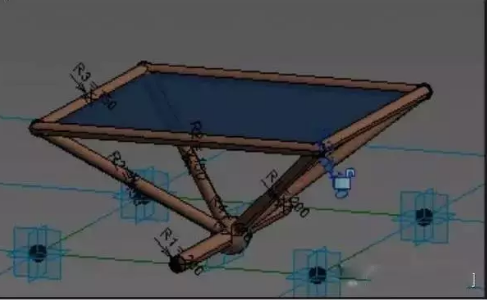

关于网架嵌板创建步骤如下
第一步，绘制最底部圆柱：在参照线两端中点画两个参照点，再用参照线使其连接(记住设置好工作平面)然后在随意一端参照点绘制一个垂直的圆形模型线，选中圆与参照线，创建实心形状;
第二步，在四个四个自适应点上方绘制同样位置的四个参照点，用参照线使其连接，绘制圆形实心形状，然后在底部参照线的中点绘制一个参照点，用参照线使其与上方四个参照点连接然后同上一样绘制圆模型线，选中，创建实心形状;
(可以自行设置下参数化标签来控制圆柱大小)
第三步，选中最上方四条参照线，创建面状实心形状;
第四步，选中底部中间的参照点，绘制实心圆球形状;

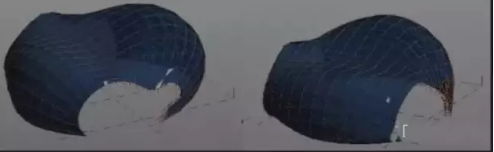

根据需求来更改添加材质，这样完成网架的嵌板的创建;载入到网架体量中，在属性栏中找到嵌板，更改，这样一个异性网架就完成了。
