Revit技巧 | Revit中柱和墙的连接问题

发布于:2024-09-30 11:06:34

BIM中文网

更多

问1:Revit中墙遇到柱子怎么自动断开?


答:Revit中,如果是建筑柱和建筑墙会自动剪切,如果是建筑墙和结构柱的话,不会自动剪切,要用连接。

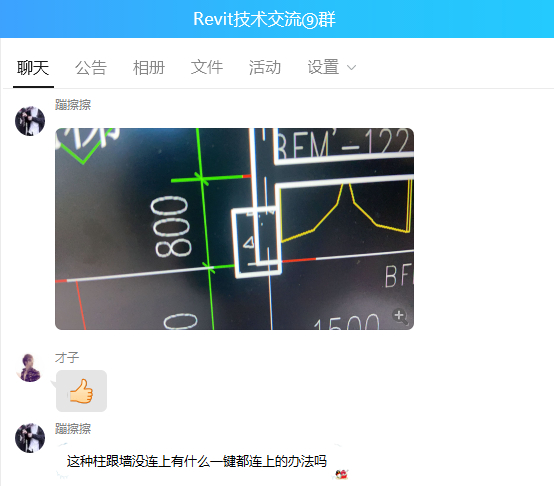

问2:结构柱和建筑墙的连接可以一键都连上吗?


答:Revit中连接无法一键修改所有的墙和柱,需借助插件才能实现一键连接。

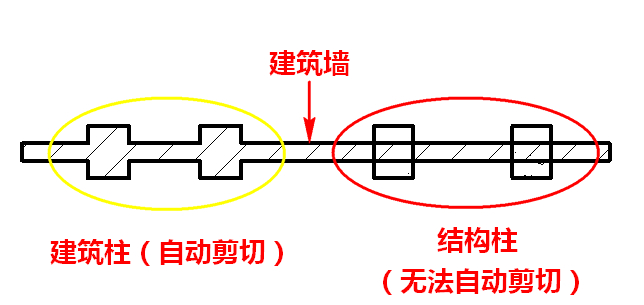

如下图所示,分别为建筑墙和建筑柱、建筑墙和结构柱的连接情况。


建筑墙和结构柱无法自动剪切时,我们需要用【修改】面板中的【连接】工具。


连接之后,效果如下图所示:
