电气工程师需要在强电图纸中和弱电图纸中分别显示相应的电缆桥架。
如果是风管或者管道，用户可以使用系统来区分其用途。但是由于电缆桥架没有系统，我们需要考虑其他可以用于区分的办法。

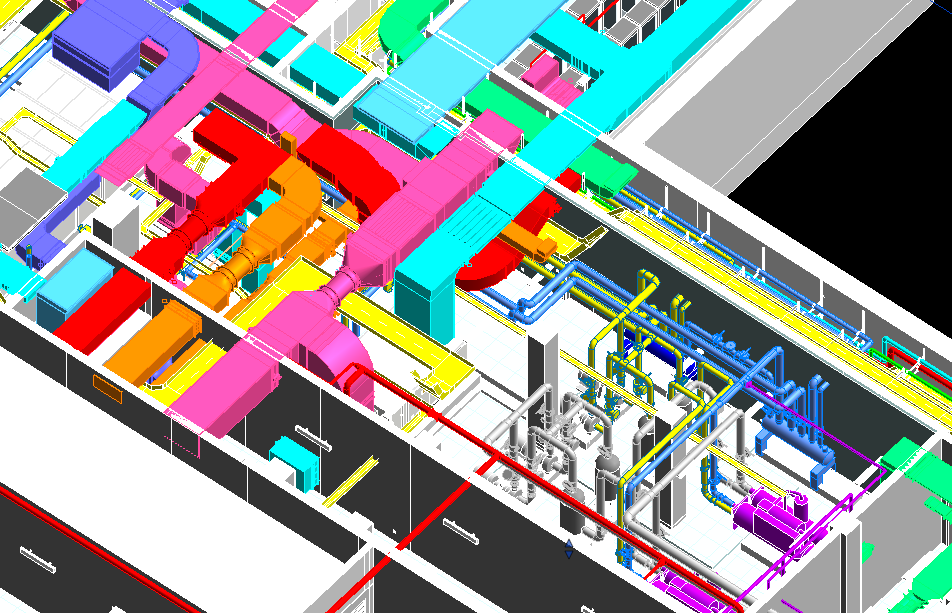

通过设置过滤器，我们可以直观有效的通过颜色的显示来区分不同的系统。

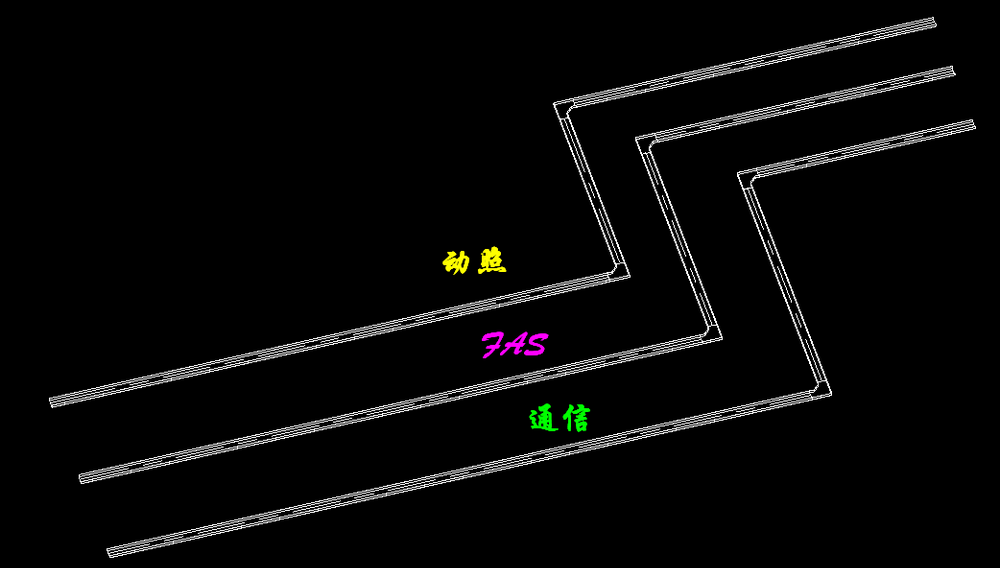

但是，有的时候就会遇到，在电气平面图中设置了过滤器颜色，进入三维视图之后却看不到颜色的问题？
这是为什么呢？
其实，这种问题不仅出现在电气专业中，在我们绘制模型是，它广泛的存在于Revit的使用过程中，例如风管颜色、管道颜色、墙体颜色及踢脚颜色等等。

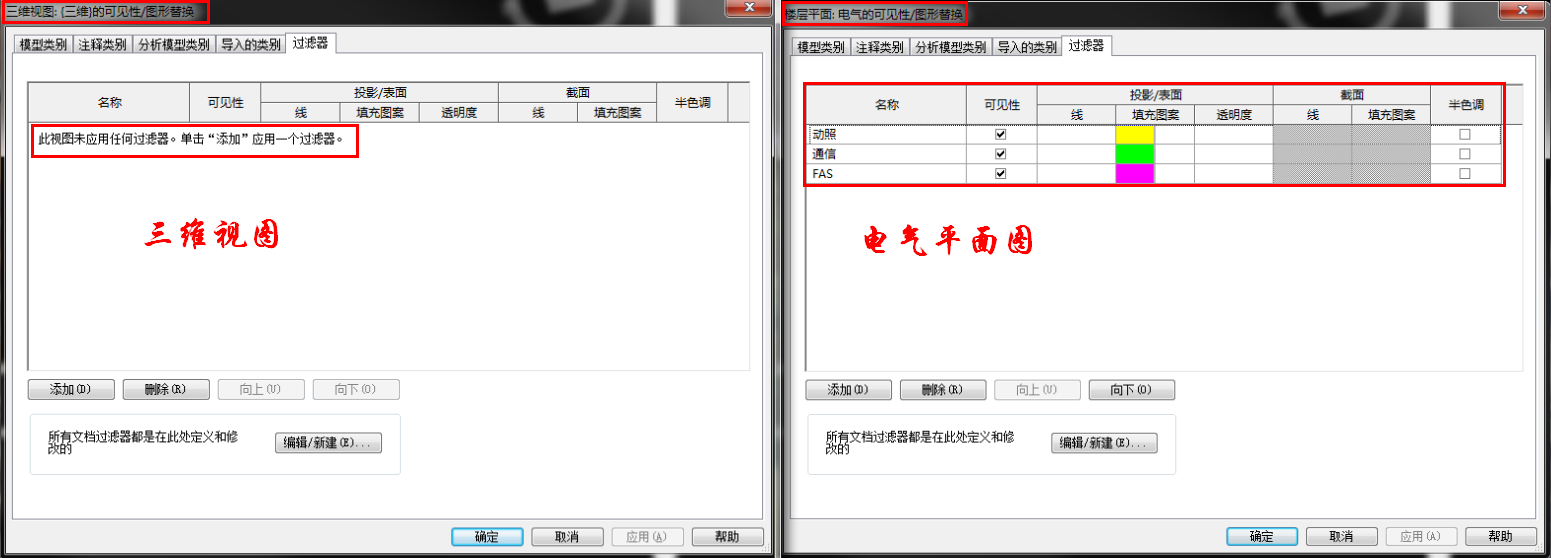

这是因为我们所设置的过滤器只体现在当前视图中，在电气平面图所设置的过滤器将不在其他视图中显示。
1、方法一
我们可以在三维视图中重新添加过滤器，以达到我们的需要；
但是这种方法太过繁琐，重复性工作大大降低了工作效率；
2、方法二

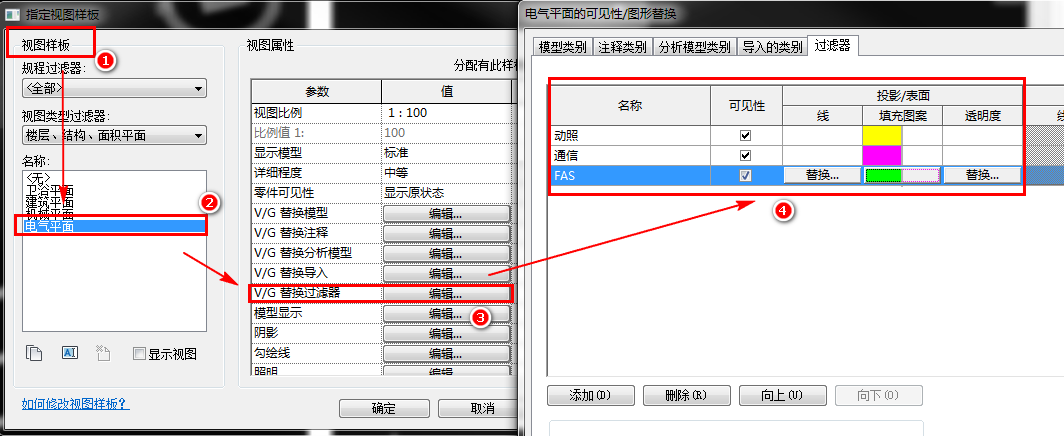

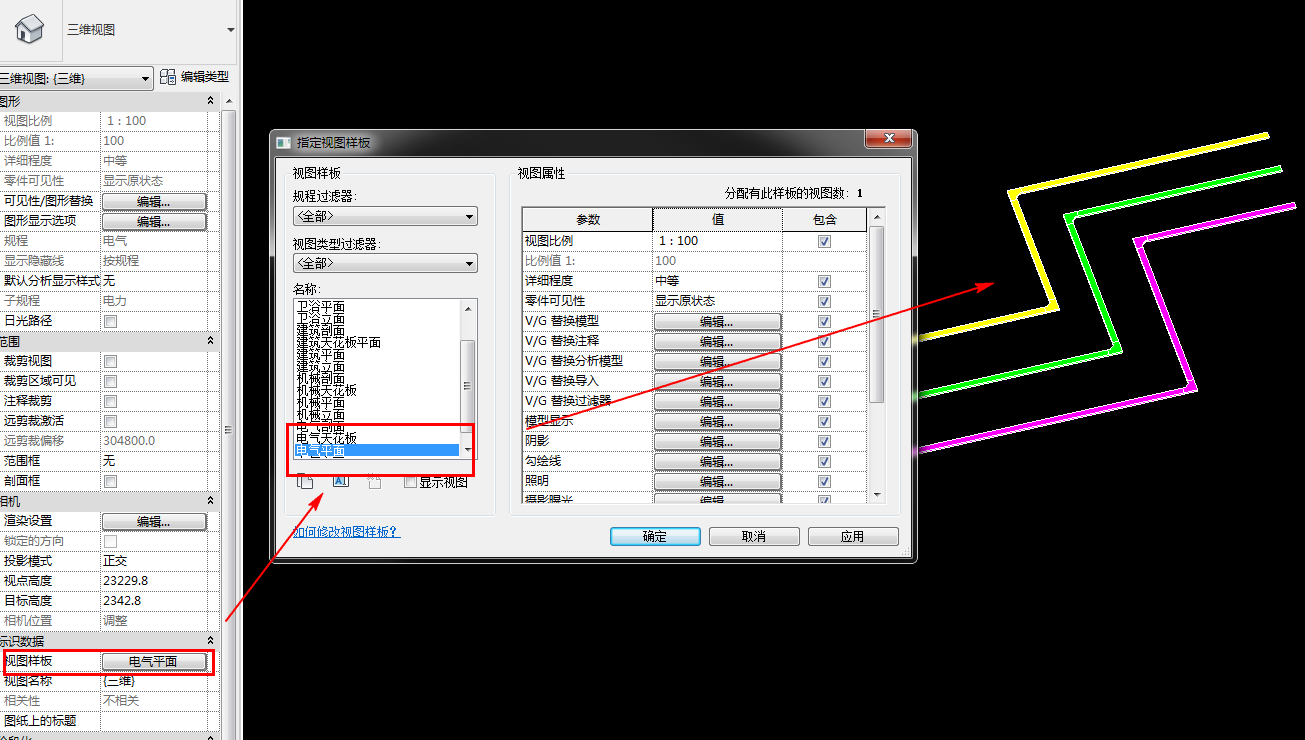

我们可以通过设置“视图样板”来设置过滤器，通过设置视图样板的方法，我们所设置的过滤器就可以运用到不同的视图当中。
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
