Revit技巧 | 几种Revit图元选择模式(上篇)

发布于:2024-11-07 09:10:01

BIM中文网

更多

使用一款软件的时候,最常用到的命令就是选择图元,在Revit中有以下几种选择方式:

1、选择图元的前提。

1.1 当光标处于标准的鼠标指针时,就相当于处于【修改】这个命令中。只有当这个修改命令激活的时候才能选择图元。


2、边/面选择。

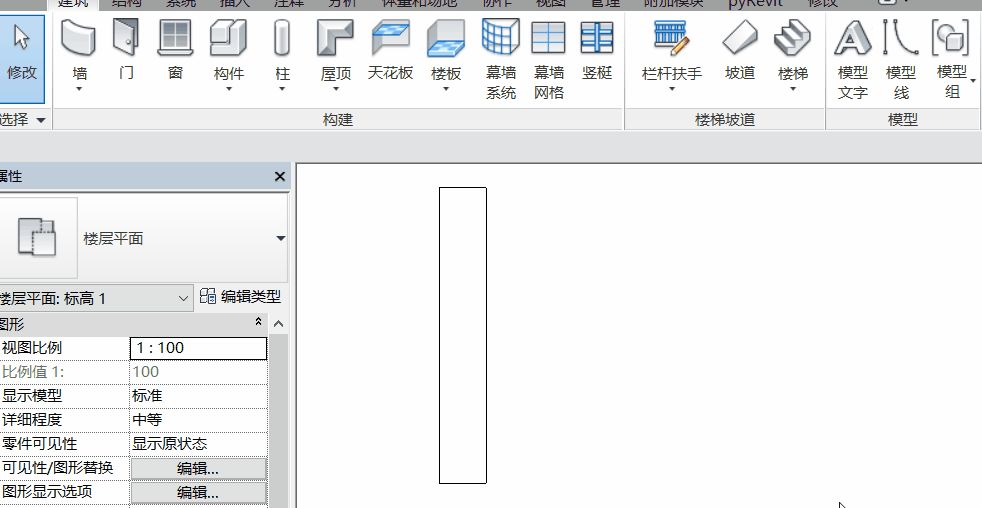

2.1 最基础的选择方式是单击选择。将光标放置在某个图元的边缘时,图元将会亮显,然后单击进行选择。

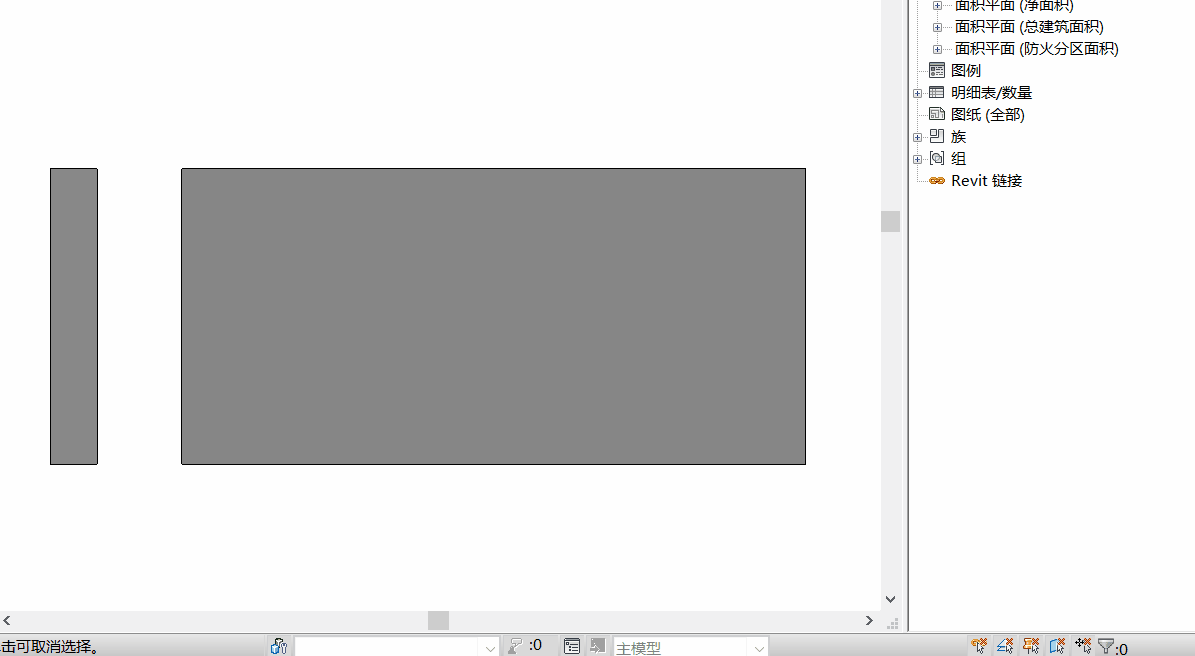

2.2 另一种单击选择的方式不是选择图元的边缘,而是通过图元的面进行选择。该功能需要打开软件右下角的按面选择图元。


3、使用 Tab 键选择。

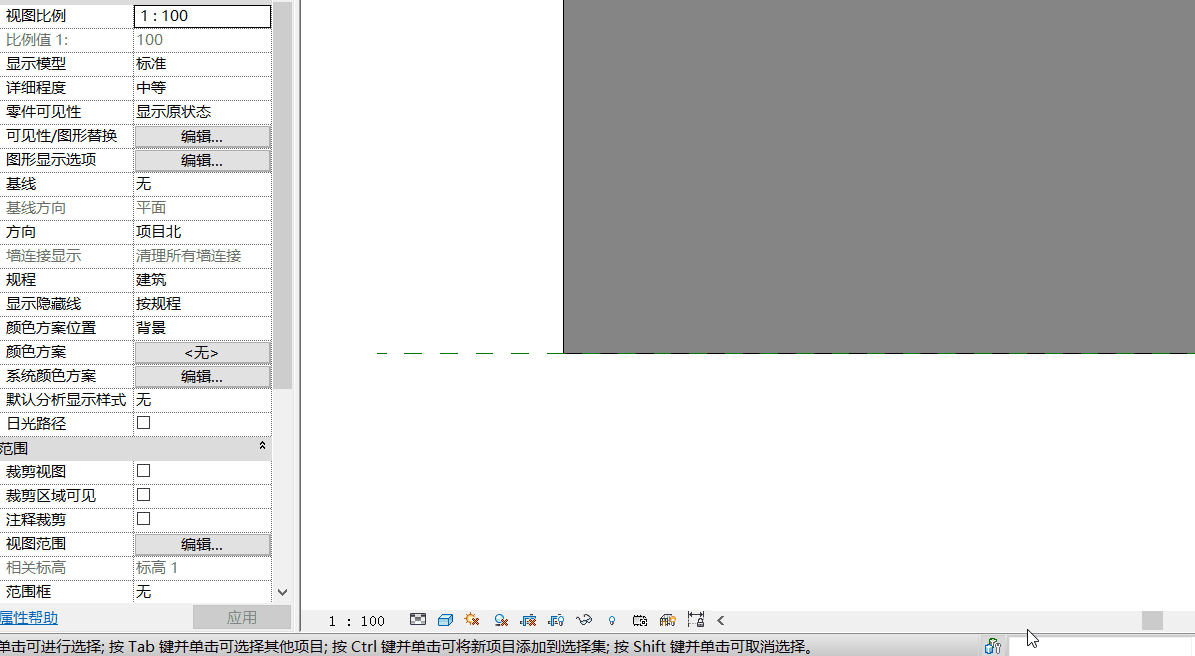

3.1 选择图元时,可以按 Tab 键在光标附近可能的候选选择中循环切换。切换的过程中,软件的状态栏将会提示当前选择的目标。


4、加选和减选。

4.1 如果想要加选对象,就在选择的时候按住Ctrl不放,光标会出现一个加号,然后选择更多的对象。


4.2 如果想要减选对象,就在选择的时候按住Shift不放,光标会出现一个减号,然后选择不需要的对象。


5、窗口选择。

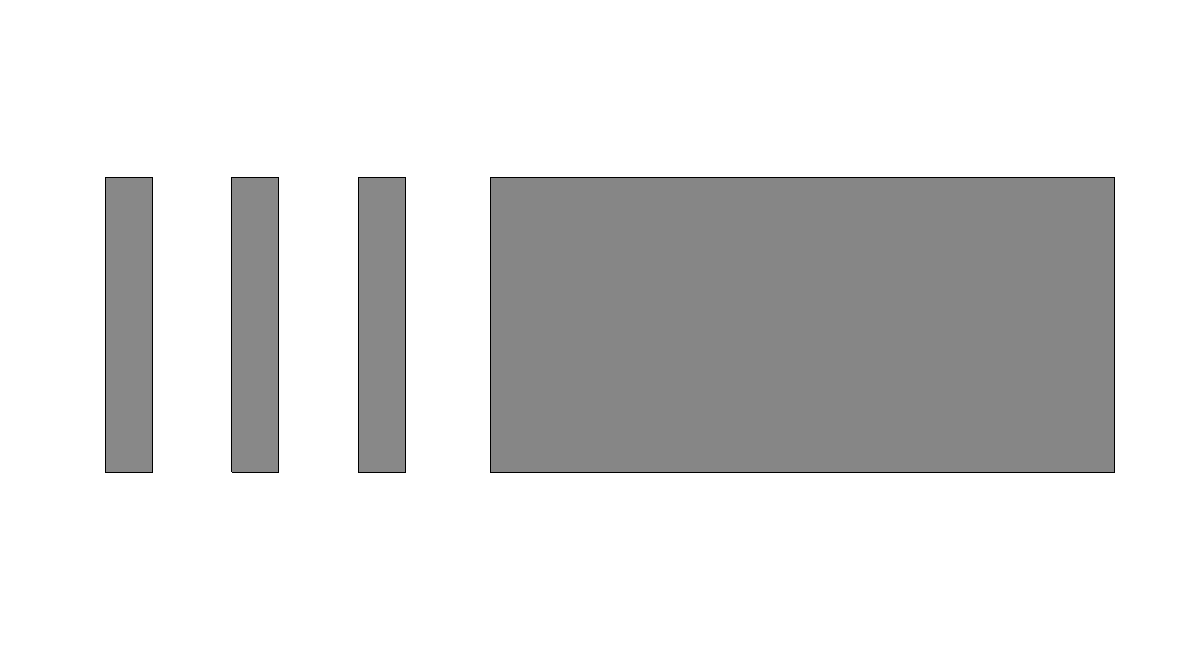

5.1 鼠标从左至右绘制的选择框具有实线边界,可以选中完全包含在窗口中的图元。


5.2 鼠标从右向左绘制的选择框具有虚线边框,可以选中包含在窗口中以及与窗口边界交叉的图元。
