11 将幕墙嵌板替换为墙或空嵌板
将幕墙嵌板替换为墙或空嵌板
幕墙的另一个强大的功能就是嵌板不仅仅能设置成玻璃板，它还可以被替换成普通墙和空。效果如下：
12 设置嵌板偏移值
当你将幕墙嵌板替换成各种各样的墙类型或特殊需要的嵌板后，完成面因为嵌板引用类型的厚度不一致，这时你需要调整嵌板的偏移值，以达到你预想的效果。

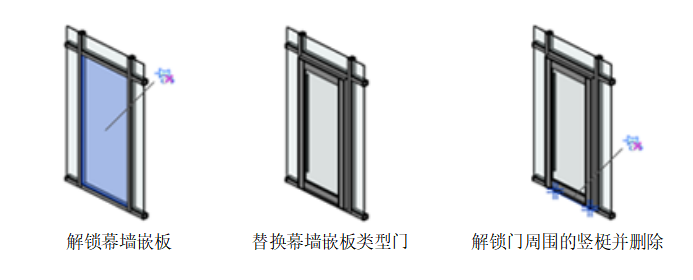

13 将嵌板替换为门
幕墙嵌板可以替换为门，但是要注意的是这个门是“幕墙嵌板”类型的门，而不是普通的门族，两者是完全不一样，不通用的。“幕墙嵌板”类型的门大小会根据网格线间距自动适应，无需设置宽度和高度参数。

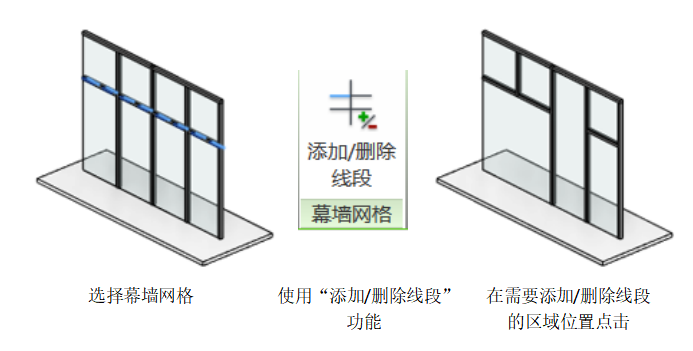

14 删除或添加网格线线段
默认情况下，幕墙网格是贯穿整个墙体的长或高的，当我们选择某一根幕墙网格线时，利用“添加/删除线段”功能可以删除或添加某段网格线，同时该段上的竖梃也会同时被删除或添加。

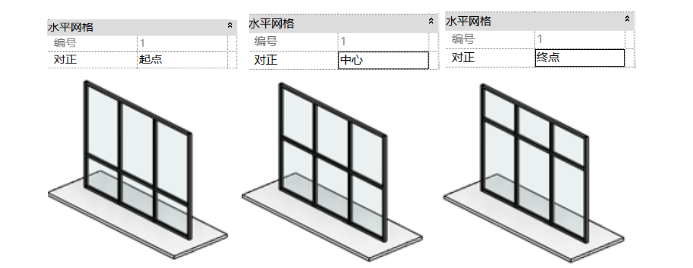

15 设置幕墙网格原点“对正”方式
当幕墙网格布局方式选择为“固定”间距方式，可以调整幕墙网格“对正”方式来调整网格整体偏移效果。
16 不要直接移动竖梃，要移动网格线
对于新手来说比较迷惑的是：幕墙竖梃是不可以直接移动的，如果需要移动竖梃，你需要移动它所依赖的网格线就可以了。

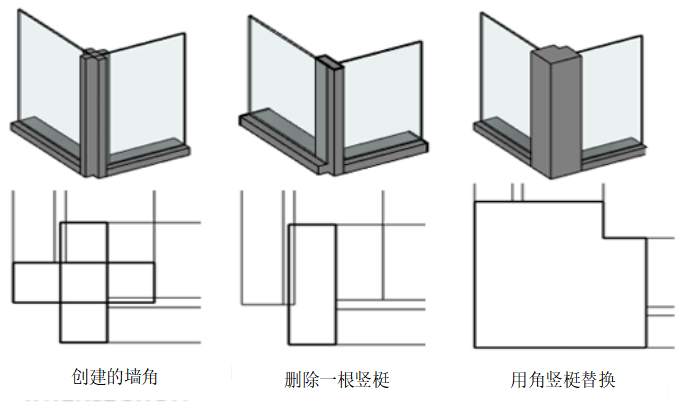

17 在角落处使用角竖梃
在幕墙墙角处，默认按照幕墙类型中的参数设置了竖梃类型（矩形），我们可以删除其中一道墙的交角处的竖梃，将另外一个替换为角竖梃就可以了。Revit提供了L形、V形和四边形角竖梃。
18 设置竖梃的连接方式

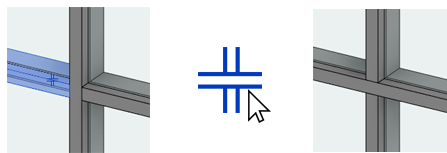

选择竖梃，你可以看到在它的两端各有一个双线“+”号一样的蓝色图标，点击图标可以切换该竖梃与相交竖梃的连接方式——即修改“谁断谁连”。
点击竖梃上的图标，点哪个，哪端变换。如果你需要两端同时变化，你可以点击工具栏“上下文选项卡”出的工具按钮：
其实在幕墙类型属性中有通用设置参数，使用时要看好！
